潜水泵异步电动机的结构(JQB型电泵的结构)

有关潜水泵异步电动机的结构，JQB型电泵由三相异步电动机、水泵和密封部件等组成，包括放气封口塞、放油封口塞、整体式密封盒等结构部件。

潜水泵异步电动机的结构

结构：常用的JQB型电泵由三相异步电动机、水泵和密封部件等组成，其结构如图5-21。

在电泵下部，采用一台全封闭水外冷鼠笼式三相异步电动机；在电泵上部，装配有离心泵、混流泵或轴流泵。

密封部件较多：在电泵中部，整体式密封盒起防水密封作用，使电动机的轴身基本上不漏水；采用装卸式塑料屏蔽套来密封电动机的绕组；在电动机的各固定止口配合处均采用橡胶环进行密封。

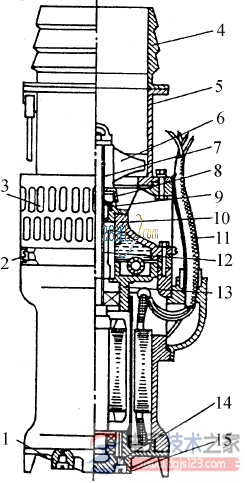

图5-21 常用JQB型电泵的结构

１放气封口塞　

２放油封口塞　

３格栅

４管接头

５导向件　

６叶轮　

７键　

８甩水器　

９轴承套座　

１０进水节　

１１畅缆

１２整体式密封盒　

１３上端盖　

１４放水封口塞　

１５下端盖
