单相异步电动机的外形结构图解

有关单相异步电动机的外形结构，单相异步电动机与三相异步电动机的结构相似，包括内转子结构，外转子结构，凸极式罩极电动机结构等部分。

1、单相异步电动机的结构形式

单相异步电动机与三相异步电动机的结构相似。

但因电动机使用场合的不同，其结构形式也有所差异，常见电动机的结构形式有以下几类：

1)内转子结构

此种电动机转子结构位于电动机内部，主要由转子铁芯、转子绕组和转轴组成。

定子结构位于电动机外部，主要由定子铁芯、定子绕组、机座、前后端盖和轴承等组成，如图5-23为内转子结构的台扇电动机。

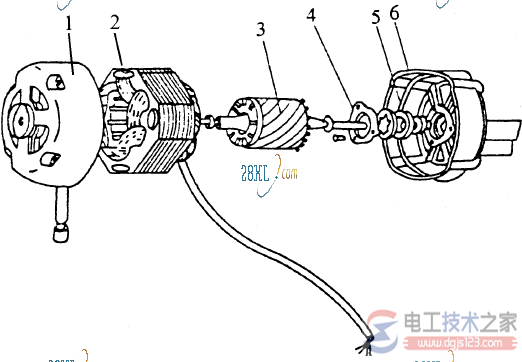

图5-23　电容运行台扇电动机结构 １畅前端盖　２畅定子　３畅转子　４畅轴承盖　５畅油毡圈　６畅后端盖

2)外转子结构
