如何用万用表判断电机公共端？

如何判断电机公共端，用万用表分别量三个头之间的电阻，电阻阻值最大为主绕组与付绕组串联，判断另外一个头就是公共端。

用万用表判断电机公共端

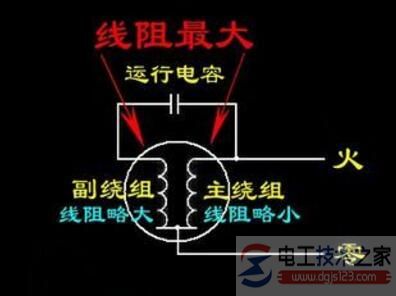

用万用表分别量三个头之间的电阻，电阻阻值最大的是主绕组与付绕组串联的结果，由此可以判断另外一个头就是公共端了；

确定了公共端之后就容易判断主绕组和付绕组了，与公共端电阻阻值小的是主绕组，与公共端电阻阻值大的是付绕组。

用万用表的×1欧的电阻档，依次测量三个引线间的阻值，阻值最大时，没接表笔的那个引线就是公共端。
