直流电动机转速闭环控制系统的功能特点

直流电动机应用广泛，借助闭环控制系统，可以将输出量反馈回来和输入量比较，控制输出值稳定在期望的范围内，闭环控制系统有什么特点，电工天下小编大家一起为了解下。

为了提高系统的控制精度，必须把系统输出量的信息反馈到输入端，通过比较输入值与输出值来产生偏差信号，该偏差信号以一定的控制规律产生相应的控制作用，使偏差信号逐渐减小直至消除，从而使控制系统达到预期的要求。

所谓闭环控制系统是指输出量直接或间接地反馈到输入端，形成闭环参与控制的系统。换句话说，就是将输出量反馈回来和输入量比较，使输出值稳定在期望的范围内。

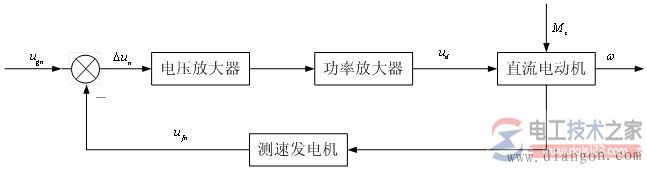

图1为直流电动机转速闭环控制系统方框图。图中，把从系统输入量到输出量之间的通道称为前向通道或正向通道；从输出量到反馈信号之间的通道称为反馈通道。由于采用了反馈信号，信号的传输路径形成闭合回路，使系统输出量(转速)反过来直接影响控制作用。这种通过反馈回路使系统构成闭环，并按偏差产生控制作用，以减小或消除偏差的控制系统，称为闭环控制系统或反馈控制系统。

闭环控制系统的主要特点是被控对象的输出(被控量)会反送回来影响控制器的输入，形成一个或多个闭环回路。

闭环控制系统有正反馈和负反馈，若反馈信号与系统约定值信号相反，则称为负反馈；若极性相同，则称为正反馈。
