单相异步电动机是什么，单相异步电动机的结构与原理

有关单相异步电动机的结构与原理，单相异步电动机的结构与工作原理和三相异步电动机类似，单相异步电动机的结构包括铁心、绕组、轴承等。

单相异步电动机(即单相感应电动机)仅一相定子绕组由单相交流电源供电的异步电动机，称为单相异步电动机。

其主要结构和工作原理都和三相异步电动机类似，在工农业、医疗和家用电器等方面被广泛使用。

最常见的如风扇、吹风机、洗衣机、吸尘器和电冰箱等所用的电机，均属于这类电机。

附1，单相异步电动机的基本原理

一、单相异步电动机的结构

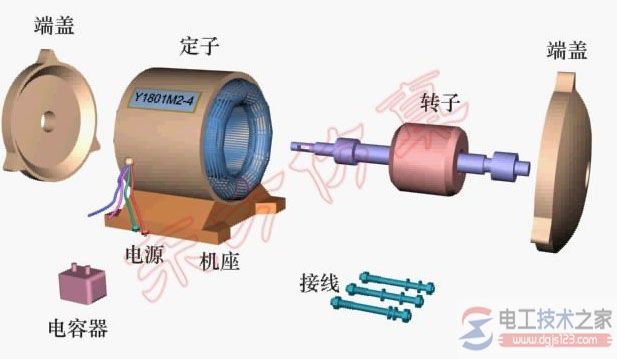

单相异步电动机中，专用电机占有很大比例，它们的结构各有特点，形式繁多。但就其共性而言，电动机的结构都由固定部分---定子、转动部分----转子、支撑部分---端盖和轴承等三大部分组成。

1、机座 2、铁心 3、绕组4、端盖 5、轴承 6、离心开关或起动继电器和PTC起动器 7、铭牌

1、机座

机座结构随电动机冷却方式、防护型式、安装方式和用途而异。按其材料分类，有铸铁、铸铝和钢板结构等几种。

铸铁机座，带有散热筋。机座与端盖联接，用螺栓紧固。

铸铝机座一般不带有散热筋。

钢板结构机座，是由厚为1.5-2.5毫米的薄钢板卷制、焊接而成，再焊上钢板冲压件的底脚。

有的专用电动机的机座相当特殊，如电冰箱的电动机，它通常与压缩机一起装在一个密封的罐子里。

而洗衣机的电动机，包括甩干机的电动机，均无机座，端盖直接固定在定子铁心上。

2、铁心

铁心包括定子铁心和转子铁心，作用与三相异步电动机一样，是用来构成电动机的磁路。

3、绕组

单相异步电动机定子绕组常做成两相：主绕组(工作绕组)和副绕组(启动绕组)。两种绕组的中轴线错开一定的电角度。

为了改善启动性能和运行性能。定子绕组多采用高强度聚脂漆包线绕制。

转子绕组一般采用笼型绕组。常用铝压铸而成。

4、端盖

相应于不同的机座材料、端盖也有铸铁件、铸铝件和钢板冲压件。

5、轴承

轴承有滚珠轴承和含油轴承。

6、离心开关或起动继电器和PTC起动器

(1)离心开关
