三相异步电动机电气制动控制的原理

有关三相异步电动机电气制动控制的原理，三相异步电动机的电气制动方法分为：反接制动控制、能耗制动，这里介绍了反接制动控制原理、能耗制动控制原理。

制动方法分为：反接制动控制、能耗制动两种。

关键是电动机电源相序的改变，且当转速下降接近于零时，能自动将电源切除。

反接制动控制原理：改变电动机电源相序，使定子绕组产生反向的旋转磁场，形成制动转矩要求：10kW以上电动机的定子电路中串入反接制动电阻，转速接近于零时，及时切断反相序电源,防止反向再起动。

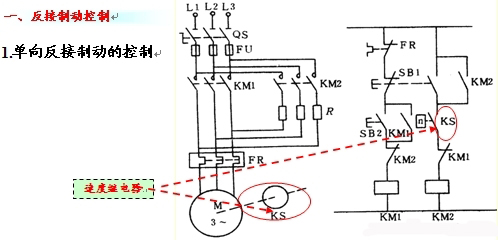

工作原理：电动机正常运转时，KM1通电吸合，KS的常开触点闭合，为反接制动作准备。

按下停止按钮SB1，KM1断电，电动机定子绕组脱离三相电源，电动机因惯性仍以很高速度旋转，KS常开触点仍保持闭合，将SB1按到底，使SB1常开触点闭合，KM2通电并自锁，电动机定子串接电阻接上反相序电源，进入反接制动状态。
