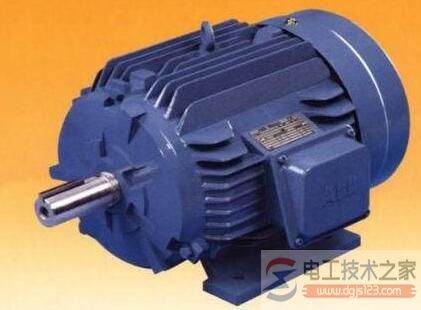

电机外壳接地的规范及要求是什么

一、电机外壳接地的规范及要求

电缆接线盒里的PE线是保护用的，目的是防止定子绕组绝缘下降而使电机金属部分带电；

机壳外带的也是PE保护线，其目的是将所有的电器设备及金属管路连接成一个等电势，组建成一个环路金属网，其终极目的也是保护和防止静电。
要求地线的线径不小于1.5倍相线的线径。

接地电值不大于4欧姆。
电机双重保护，就是电机外壳接地，0线也接地。

二、电机外壳必须重复接地？有无强制性规定？

电机外壳最好要接地，为了安全考虑。没有强制性的规定，但一般情况下都会接地的。

接地(earthing)接地指电力系统和电气装置的中性点、电气设备的外露导电部分和装置外导电部分经由导体与大地相连。可以分为工作接地、防雷接地和保护接地。

工作接地就是由电力系统运行需要而设置的(如中性点接地)，因此在正常情况下就会有电流长期流过接地电极，但是只是几安培到几十安培的不平衡电流。在系统发生接地故障时，会有上千安培的工作电流流过接地电极，然而该电流会被继电保护装置在0.05~0.1s内切除，即使是后备保护，动作一般也在1s以内。

防雷接地是为了消除过电压危险影响而设的接地，如避雷针、避雷线和避雷器的接地。防雷接地只是在雷电冲击的作用下才会有电流流过，流过防雷接地电极的雷电流幅值可达数十至上百千安培，但是持续时间很短。

必须接地，一般电机的出线盒里都设计了接地端子。来自：电工技术之家

问：
我是TN-s供电系统，采用的是三项5线制，这样是不是还必须要电机外壳近与外地网连接？另这方面有无明确规定与强制要求？

答：
地是一定要接的，但那个五线里的可以不接，如是是星接的电机可以把星点接上。接地是有强制要求的。

三、电机外壳再次接地线的目的

有一个现场，功率稍微大的电动机，电机接线盒里，电缆过来的N 线已经接地，（盒内接地端子）但是电机外壳仍要和接地网干线再次用接地导线相连，目的是什么？

TN-C系统，以前没有见过，非得在外壳上再接地线的，还是专门的铜线

这是防止设备外壳带电而接的一种保护。由于你的负载功率比较大、很容易造成三相电流不平衡而N带电、还有就是在有些时候N断了的时候也会造成N线带电，所以这是一种双重保护哈！

有人说，这是为了避免在电机运转过程中，由于电磁感应，电机外皮带电，（涡轮效应）。

防爆场所必须的3种接地方式：
1、接线盒内接地直接连接配电室接地。
2、外壳接地线连接穿线管桥架接地。
3、外壳设备扁铁接地属于设备接地。

那不是TN-C系统，而是TT系统或者IT系统，非得在外壳上再接地线的；或者那电动机是高压电动机，做重复接地。

第一，非爆场所
第二，确实是TN系统

非移动固定场所必须的2种接地方式（在TN-C系统和TN-C-S系统中）：

接线盒内接地直接连接配电室接地（工作接地）。

外壳设备扁铁接地属于设备接地（静电接地）。

四、所有的电动机外壳都应该接地吗，与功率大小有无关系？

我见好多的电机外壳都没接地，不过大容量电机外面都很明显有接地网连接。

在工业及民用中,使用220/380V的电动机外壳都应该接地，这是规定。

这个规定是主要从安全出发的,所以有人称呼叫“保安接地”。这是因为电机在使用中有可能对外壳漏电、或是短路，外壳将带电。人站在地下如果接触了，将会有危险、甚至生命危险。所以电动机外壳都必须接地。

如果电动机外壳都已经接地了，万一发生外壳短路，这时将会跳闸，不会引发其他人身事故。

接地的导线是与功率大小有关的，接地导线截面积的大小不得小于其他三根供电相线的截面积，另外接地电阻也是有要求的，这可以去查阅有关用电方面的法规就可以知道。
