有些生产机械的运动部件需要作相反两个方向的运动，需要改变电动机的旋转方向。要改变三相异步电动机的转向，只须将电动机联接到电源的三根电源相线中的任意两相对调，改变接入电动机的三相电流相序即可。

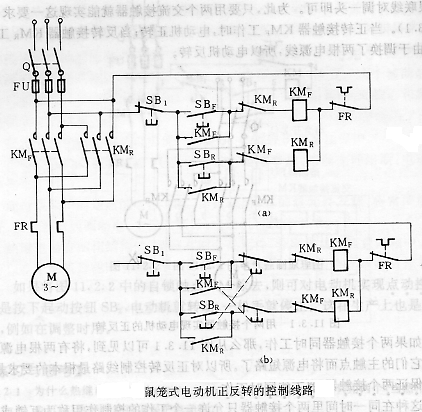

为此要用两个交流接触器来实现这一目的，如下图（a）所示。

在正反转控制电路中，短路保护、过载保护、失压和欠压保护所用的电器和保护原理都和直接起动控制电路相同。

直流电动机正反转的工作过程：

当正转接触器KMF工作时，电动机正转；当反转接触器KMR工作时，由于调换了两根电源相线，所以电动机反转。

如两个交流接触器同时工作，它们的主触点都闭合，必将造成电源短路。

因比，为保证两个接触器不同时工作，在控制电路中，串接了对方的常闭辅助触点RMR和RMF，即把正转接触器RMF的一个常闭辅助触点串接在反转接触器RMR的线圈电路中，而把反转接触器的一个常闭辅助触点串接在正转接触器的线圈电路中。这两个常闭触点称为联锁触点。
