三绕组变压器参数测定的顺序

三绕组变压器的等效电路参数可以用三次短路试验来确定，每次短路试验在两个绕组之间进行，第三绕组开路。此时试验完全相当于双绕组变压器的短路试验。

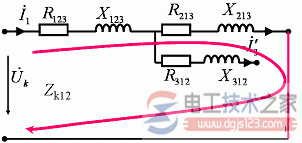

第1次：绕组2短路，绕组3开路，在绕组1上施加低电压，测得短路阻Zk12，Z12=Z123 Z213。

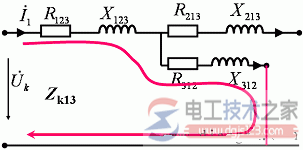

第2次：绕组3短路，绕组2开路，在绕组1上施加低电压，测得短路阻抗Zk12=Z123 Z312。

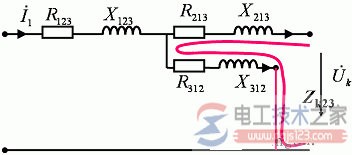

第3次：绕组3短路，绕组1开路，在绕组2上施加低电压，测得短路阻抗Zk23=Z213 Z312。

由Zk12，Zk13，Zk23可求得Z123，Z213，Z312分别为
