电动机定子串电阻实现降压启动的方法

有关电动机定子串电阻实现降压启动的方法，鼠笼异步电动机采用启动时给定子电路中串联降压电阻，附有串电阻降压启动原理线路图，电动机定子串电阻降压启动接线图。

电动机定子串电阻降压启动

鼠笼异步电动机可以采用启动时给定子电路中串联降压电阻（或电抗器）的办法来启动电动机，待电动机启动结束时再将电阻（或电抗器）短接掉。

由于在电阻上有热能的损耗，如果用电抗器则体积、成本又较大，因此这种串电阻降压启动电动机的方法目前很少被采用。

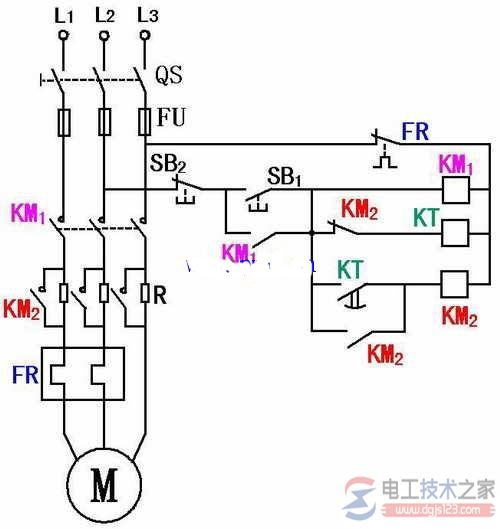

1、串电阻降压启动原理线路图

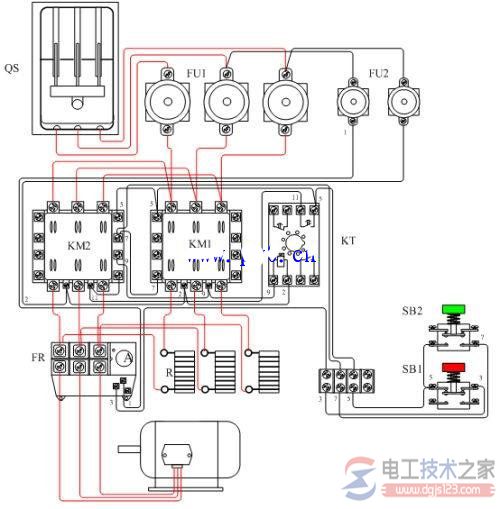

2、电动机定子串电阻降压启动接线图
