电动机可逆反向转动反接制动接线图

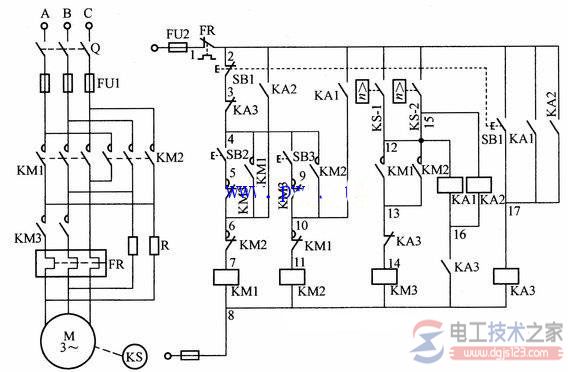

电动机可逆运转反接制动控制电路，图中KM1、KM2分别是电动机正、反转接触器，KM3为短接制动电阻接触器，KA1、KA2、KA3为中间继电器，KS为速度继电器，其中KS-1为正转触点，KS-2为反转触点，R为反接制动电阻。

电动机需正向旋转时，合上电源开关Q，按下正向起动按钮SB2，KM1线圈得电吸合并自锁，电动机定子串入电阻，接入正相序三相交流电源进行减压起动，当速度继电器转速超过120r/min时，速度继电器KS动作，其正转触点KS-1闭合，使KM3线圈得电短接定子电阻，电动机在全压下起动并进入正常运行状态。

当需要停车时，按下停止按钮SB1，KM1、KM3线圈相继断电释放，电动机定子串入电阻并断开正相序三相交流电源，电动机依惯性高速旋转但当停止按钮按到底时，SB1常开触点闭合，KA3线圈得电吸合，其常闭触点再次断开KM3线圈电路，确保KM3处于断电状态，保证反接制动电阻R的接入；
