直流电动机调压调速的可控直流电源类型(多图)
时间:2022-12-11作者:佚名
|

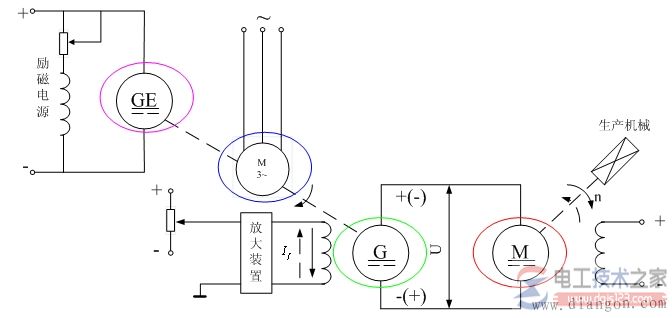

直流电动机的调压调速,必须使用输出电压可以控制的直流电源。 常用的可控直流电源又因其供电电源种类的不同分为几种情况: 1、旋转变流机组可控变流装置 早期使用的可控变流装置是旋转变流机组,由它供电的直流电动机调速系统如图1所示。
图中,交流电动机(图1中的蓝色圈显现)为原动机,工作时转速基本恒定。由它拖动的直流发电机G(图-1中的绿色圈显现秒)给需要调速的直流电动机M(图1中的红色圈显现)的电枢供电。GE(图1中的紫色圈显现)为一台小型直流发电机,可以如图那样与交流电动机、直流发电机G同轴相连,也可另设一台小型交流电动机对其拖动。它在系统中的作用是提供一小容量的直流电源,供直流发电机G(图1中的绿色圈显现)和直流电动机M(图1中的红色圈显现)的定子励磁用,所以又称GE为励磁发电机。 对于直流发电机而言,其定子需要直流励磁,外力转矩使转子旋转,从而产生动生电动势。对于直流电动机而言,其定子需要直流励磁,转子上再外接工作直流电源,从而在转子上产生转矩。 旋转变流机组供电的直流调速系统可简称为G-M系统。改变G的励磁电流 对系统的调速性能要求不高时,图中的放大装置可以不用, 上述改变 G-M系统在20世纪60年代曾经广泛使用,但因其设备多、体积大、效率低、运行噪声大等缺点,后被更经济可靠的晶闸管整流可控变流装置取代了。 2、晶闸管整流可控变流装置
|

的大小,也就改变了G的输出电压U,进而改变了直流电动机的M的转速。
直接由励磁电源GE提供,要求较高的闭环调速系统一般都应有放大装置。如果改变
的方向,则U的极性和直流电动机M的旋转方向都将发生改变。所以,G-M系统的可逆运行是很容易实现的。
的方向可以如何实现?
