电动机星三角启动的接线图

有关电动机星三角启动的接线图，适合于电动机正常运行时为三角型联接，包括主要元器件的作用、主接线图与控制回路接线图，其中热继电器提供过载保护，熔断器为电动机提供短路保护。

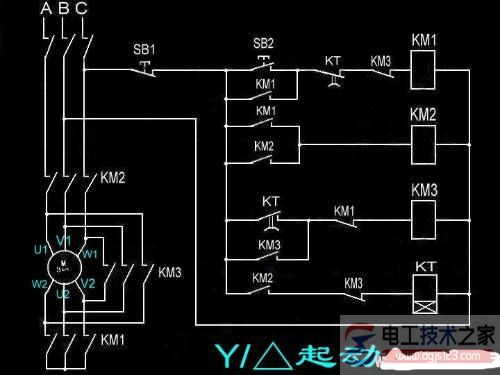

按下SB2，接触器KM1得电吸合，KM1常开触点闭合，接触器KM2得电吸合，KM2常开触点闭合构成自锁，同时KM1常闭触点断开接触器KM3线路形成互锁，KM1主触点将电机联结成Y形接法，KM2主触点接通三相电源运行；当卡在KM2上的延时器达到设定时间时，常闭延时触点KM2断开，KM1失电复位，常开延时触点KM2闭合，KM3得电吸合，KM3常闭触点断开KM1线路形成互锁；此时KM1主触点断开Y形锁尾接法，KM3主触点将电机出线端的U1与W2、V1与U2、W1与V2分别联结构成△形运行。

此种接法只适合于电动机正常运行时为三角型联接。

所需主要元器件：三个交流接触器，一个热继电器，一个时间继电器，启动、停止按钮各一，熔断器两个

三个接触器作用：一个为主电路接通电源，一个为Y型启动，一个为△启动。

时间继电器作用：通过设定确定星型到三角型转换的时间，需要延时触点。

热继电器作用：提供过载保护。

熔断器作用：为电动机提供短路保护。

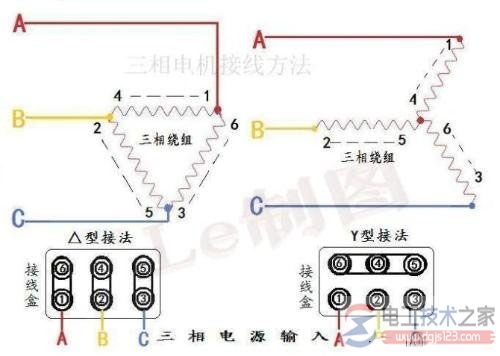

了解Y--△

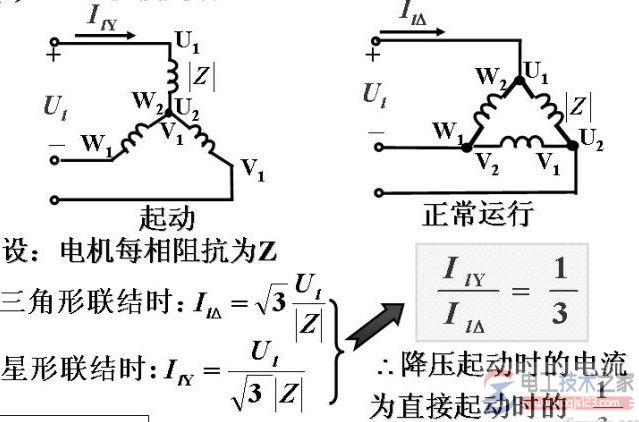

这是一种降压启动方式，适用的电机有局限性，能降多少压，怎么个算法，看下面的：

可以看到通过Y--△，能够实现降压启动，降压起动时的电流为直接启动时的1/3。
