双速电动机接线图与定子绕组的连接方式

有关双速电动机的接线图，双速电动机的定子绕组的二种连接方式，通过双速电动机的控制原理图，掌握其线路的工作原理，并介绍了双速电动机的最常用接线方式。

双速电动机的定子绕组的连接方式：

一种是绕组从三角形改成双星形，如下图 (a)所示的连接方式转换成如图(c)所示的连接方式，另一种是绕组从单星形改成双星形，如图(b)所示的连接方式转换成如图(c)所示的连接方式，这两种接法都能使电动机产生的磁极对数减少一半即电动机的转速提高一倍。

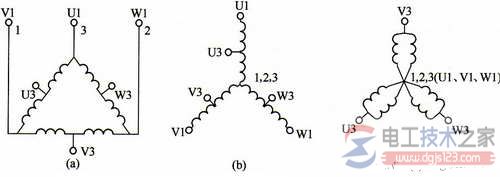

图1，双速电动机的定子绕组的接线图

下图是双速电动机三角形变双星形的控制原理图，当按下起动按钮SB2，主电路接触器KMl的主触头闭合，电动机三角形连接，电动机以低速运转；同时KA的常开触头闭合使时间继电器线圈带电，经过一段时间(时间继电器的整定时间)，KMl的主触头断开，KM2、KM3的主触头闭合，电动机的定子绕组由三角形变双星形，电动机以高速运转。

图2，双速电动机的控制原理图

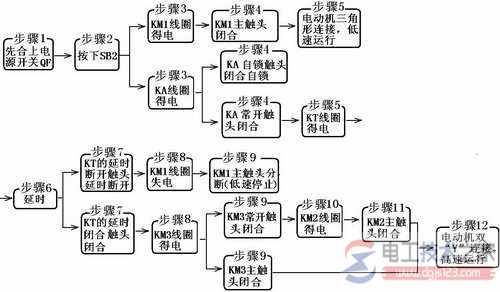

线路工作原理分析：

变极调速的优点：设备简单，运行可靠，既可适用于恒转矩调速（Y/YY），也可适用于近似恒功率调速（△/YY）。其缺点是转速只能成倍变化，为有极调速。Y/YY变极调速应用于起重电葫芦、运输传送带等；△/YY变极调速应用于各种机床的粗加工和精加工。

双速电动机的二种接线方式：

1、绕组从单星形改接成双星形，如下图（左）所示。
