单相电动机正反转控制接线图_单相电动机主副绕组方法

有关单相电动机正反转控制的接线图，单相电动机主副绕组在制造时的原则：主绕组阻抗较小，而副绕组阻抗较大，利于延长电容的放电时间，增强电容移相。

单相电动机主副绕组在制造时，基本都会遵循主绕组阻抗较小，而副绕组阻抗较大的原则。这样有利于延长电容的放电时间，增强电容移相的效果。

其中，对于只有三根引出线的单相异步电动机，其主副绕组的判定过程：

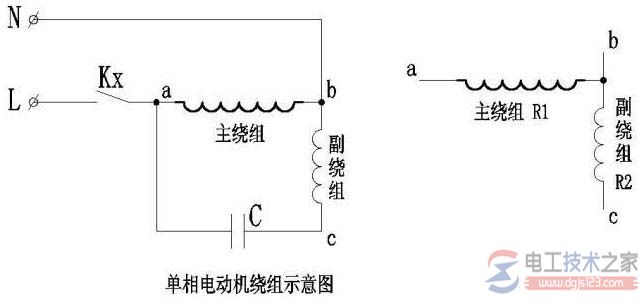

1、使用万用表从三根引线中找出电阻最大的两根引线，剩余的一根引线就是主副绕组相连接的公共端引线。如上图中引线a、c之间的电阻最大，则引线b就是公共端引线。
