电机三角形连接与星形连接有何区别？

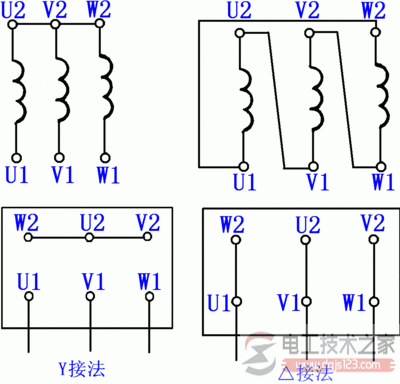

电机三角形连接与星形连接的区别

三角形连接和星形连接从电机外部看是没有任何区别的，可以把电机看成一个黑盒子，外面看就是三根进线，通以互差120度的电流。

电机三角形连接和星形连接的区别，只是在电机本体设计的时候会关注，教科书上写星形连接的线电压是相电压的1.732倍，三角形的线电压等于相电压，在电机设计阶段，都会折算成等效三个等效单相，因为三相电机的等效电路是等效成单相的。

对于一个输入线电压为380V的电机而言，如果设计成星形，那么就按220V计算单相电路，如果设计成角形，那么就按380V计算单相电路，但相电流减小。这个时候体现在电机上就是三角形的线用得长些细些，星形的线短些粗些，但理论上用的材料是一样多。一旦电机做好后，从外部看，理论上三角形连接和星形连接是没区别的，你也没有办法单纯从外部三根线去区分二者的区别。

变频器对电机的参数辨识，都是将其等效成星形单相电路对应的参数来实现的。

这里可能有同学想问，为什么电机要分成三角形和星形连接这么麻烦。-- 电工技术之家
