电动机正反转控制原理及正反转启动方式【多图】

电动机正反转控制原理及正反转启动方式（多图）

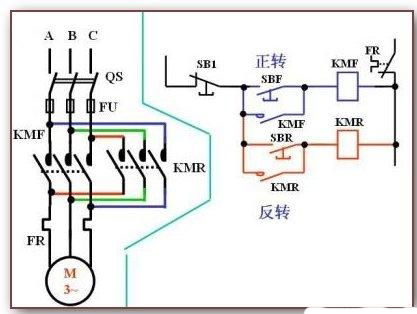

1.正反转电动机控制原理图（基本）

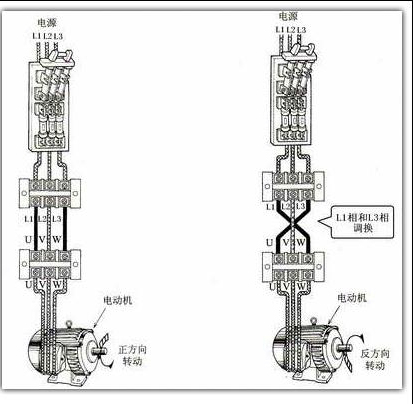

电动机正向转动的工作方式 电动机反向转动的工作方式

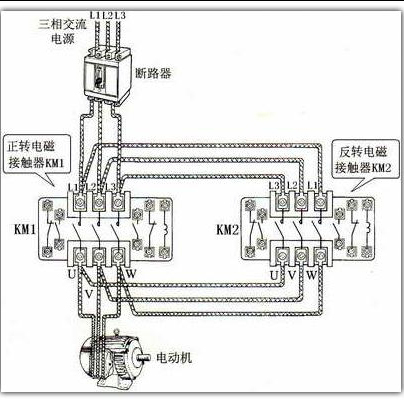

电动机的正反转控制线路的主电路

简单过程：按下SBF→电机正转→按下SB1→电机停转→按下SBR→电机反转
此控制方式缺点：必须先停转后才能由正转到反转或反转到正转。SBF和SBR不能同时按下，否则会造成短路。

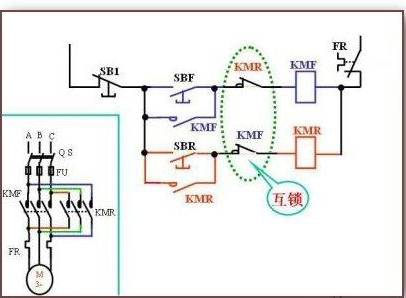

2.正反转电动机控制原理图（互锁）

说明：正转时，其接触器常闭接点切断反转控制回路，SBR不起作用；反之亦然。从而避免两接触器同时工作造成主回路短路，有效地解决了方案1控制方式的问题

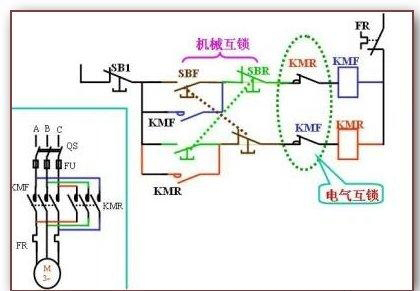

3.正反转电动机控制原理图（双重互锁）

说明：此图和方案2（正反转电动机控制原理图（互锁） 的区别在于正反转启动按钮均采用复合按钮，在正转控制回路中再增加了反转启动控制按钮的常闭接点，在反转控制回路中再增加了正转启动控制按钮的常闭接点。称之为双重互锁：机械互锁和电气互锁。

分析：

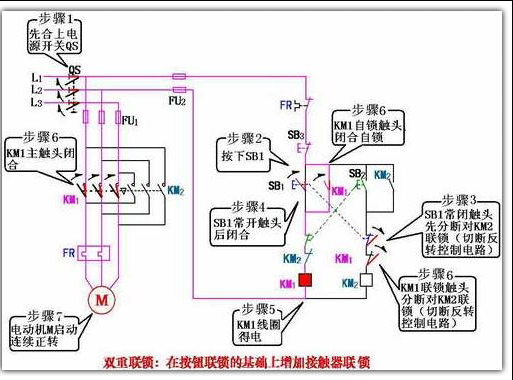

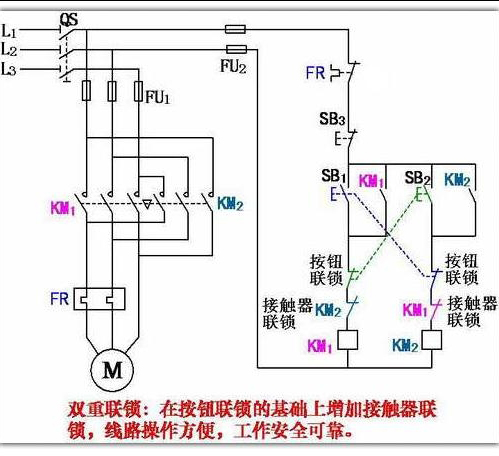

双重联锁的正反转控制线路　

2.反转控制：

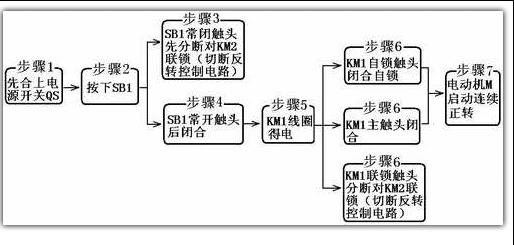

电动机的正转启动示意图（双重联锁的正反转控制线路）

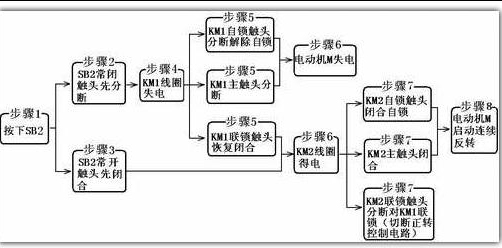

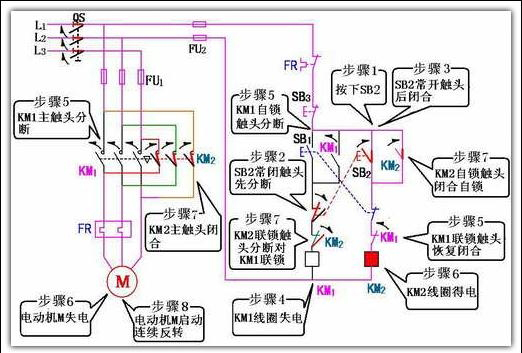

电动机的反转启动示意图（双重联锁的正反转控制线路）
