【图】异步电动机星三角启动的原理图

有关异步电动机星三角启动的原理图，星三角减压启动，简称为星三角启动(Y-Δ起动)，星三角降压启动的电动机三相绕组共有六个外接端子，分为星形启动与角形运行等。

星三角启动是异步电机的一种启动方式，国为异步电机在启动过程中起动电流较大,所以容量大的电动机可以采用“星一三角形换接启动”。

一种简单的降压启动方式，在启动时将定子绕组接成星形，待启动完毕后再接成三角形，就可以降低启动电流，减轻它对电网的冲击。

这样的启动方式称为星三角减压启动，简称为星三角启动(Y-Δ起动)。

采用星三角启动时，启动电流只是原来按三角形接法直接起动时的1/3。如果直接起动时的起动电流以6～7Ie计，则在星三角起动时，起动电流才2～2.3倍。

同时启动电压也只是为原来三角形接法直接启动时的根号三分之一。当负载对电动机启动力矩无严格要求又要限制电动机启动电流且电机满足380V/Δ接线条件才能采用星三角启动方法。

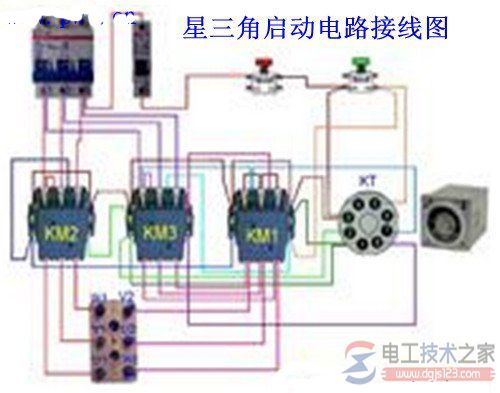

星三角启动原理图1

星三角降压启动的电动机三相绕组共有六个外接端子：A-X、B-Y、C-Z(以下以额定电压380V的电机为例)。

星形启动：X-Y-Z相连，A、B、C三端接三相交流电压380V，此时每相绕组电压为220，较直接加380V启动电流大为降低，避免了过大的启动电流对电网形成的冲击。此时的转矩相对较小，但电动机可达到一定的转速。

角形运行：经星形启动电动机持续一段时间(约几十秒钟)达到一定的转速后，电器开关把六个接线端子转换成三角形连接并再次接到380V电源时每相绕组电压为380V，转矩和转速大大提高，电动机进入额定条件下的运行过程。

这里的降压启动就是刚开始的时候是才380降到220，就是星形接法，电机一头分开接，一头三根线并在一起，当启动的一定的时间(一般30秒到一分钟)就把星形的断开再接上三角形的，一定要联锁啊，不然一不小心就爆了。三角形也就是全压运行了。

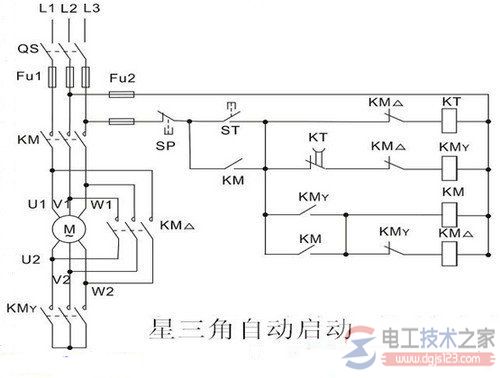

L1/L2/L3分别表示三根相线；QS表示空气开关；Fu1表示主回路上的保险；Fu2表示控制回路上的保险；SP表示停止按钮；ST表示启动按钮；KT表示时间继电器的线圈，后缀的数字表示它不同的触点；KMy表示星接触器的线圈，后缀的数字表示它不同的触点；KM△表示三角接触器的线圈，后缀的数字表示它不同的触点；KM表示主接触器的线圈，后缀的数字表示它不同的触点；U1/V1/W1分别表示电动机绕组的三个同名端；U2/V2/W2分别表示电动机绕组的另三个同名端；将图纸整理了一下，添加了触点的编号。整理后的图纸见附图。

合上QS，按下St，KT、KMy得电动作。

KMY-1闭合，KM得电动作；KMY-2闭合，电动机线圈处于星形接法，KMY-3断开，避免KM△误动作；KM-1闭合，自保启动按钮；kM-2闭合为三角形工作做好准备；kM-3闭合，电动机得电运转，处于星形启动状态。

时间继电器延时到达以后，延时触点KT－1断开，KMy线圈断电，KMY-1断开，KM通过KM-2仍然得电吸合着；KMY-2断开，为电动机线圈处于三角形接法作准备；KMY-3闭合，使KM△得电吸合；KM△-1断开，停止为时间继电器线圈供电；KM△-2断开，确保KMY不能得电误动作：KM△-3闭合是电动机线圈处于三角形运转状态。

电动机的三角形运转状态，必须要按下SP，才能使全部接触器线圈失电跳开，才能停止运转。

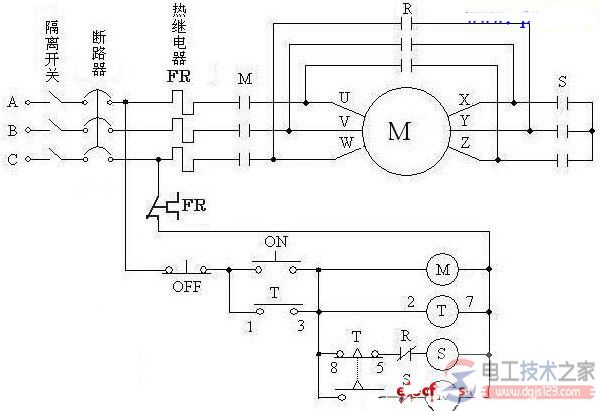

星三角启动原理图2
