三相绕线转子电动机的控制电路操作顺序

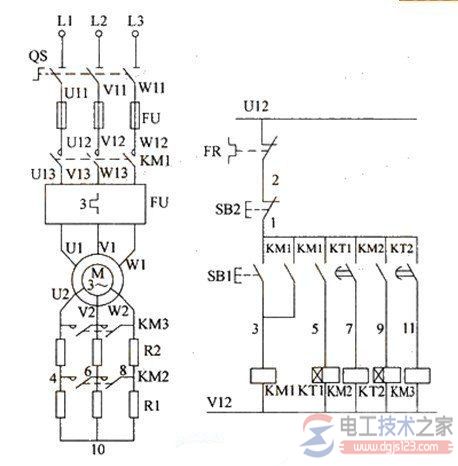

三相绕线转子电动机的控制电路

如下：

该电路采用时间继电器来控制转子电阻的分断切除。电工技术之家

合上QS，按下SB1，结果：
1、KM1线圈得电，触头(1-3)闭合自锁；KM1线圈得电→KM1触头闭合→电动机M开始起动(R1、R2串入)运转；KM1(1-5)触头闭合→KT1线圈通电→KT1(1-7)触点延时闭合。

2、KM2线圈得电→KM2主触头闭合→R1被短接(切除)；KM2(1－9)触头闭合→KT2线圈通电→KT2(1—1 1)触点延时闭合。

3、KM3线圈通电→KM3主触头闭合→m被短接(切除)→起动过程结束。
