三相异步电动机的制动控制方式与控制线路图

有关三相异步电动机的制动控制方式与线路图，制动控制的方法常用的有二类，即机械制动与电力制动，经常采用的机械制动设备是电磁抱闸，电磁抱闸制动控制线路的工作原理。

某些生产机械，如车床等要求在工作时频繁的起动与停止；有些工作机械，如起重机的吊勾需要准确定位，这些机械都要求电动机在断电后迅速停转，以提高生产效率和保护安全生产。

电动机断电后，能使电动机在很短的时间内就停转的方法，称作制动控制。

制动控制的方法常用的有二类，即机械制动与电力制动。

以下是二种控制方法的详细说明。

一、机械制动

机械制动是利用机械装置，使电动机迅速停转的方法，经常采用的机械制动设备是电磁抱闸，电闸抱闸的外形结构如图21801所示。

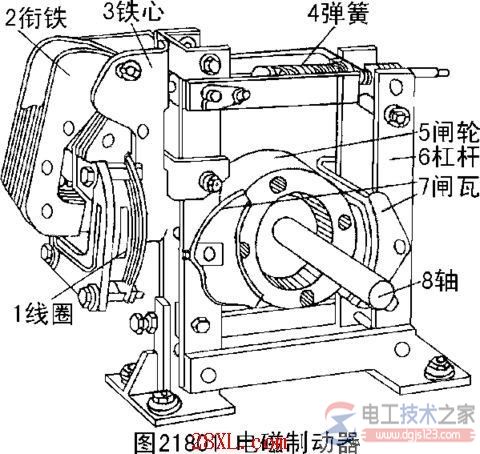

（图1）电闸抱闸的外形结构图

电磁抱闸主要由两部分构成：
