手动星三角降压启动的接线图及电路组成

手动星三角降压启动的接线图

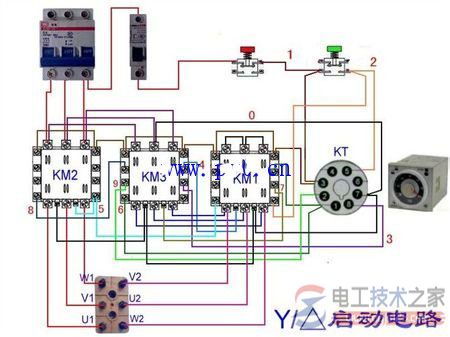

星三角降压启动，就是以改变电动机绕组接法，来达到降压启动的目的。 启动时，由主接触器将电源给三角形接法的电动机的三个首端，由星点接触器将三角形接法的电动机的三个尾端闭合。 绕组就变成了星形接法，启动完成后，星点接触器断开运转接触器将电源给电动机的三个尾端，绕组就变成了三角形接法。 电动机全压运转，整个启动过程由时间继电器来指挥完成。 星点接触器和运转接触器必须实行连锁。 如图所示KM2为主接触器KM1为星点接触器，KM3为运转接触器。KT为时间继电器。
