电动机绕组首末端如何判别？方法图解

电动机绕组的首末端的差别方法，判定异步电动机绕组首、末端有多种方法，包括串灯法，电流表法，也就是万用表法，均可用于快速判断电动机绕组的首末端情况。

电动机绕组的首末端的判别方法

当电动机绕组各相引出线标志脱落时，必须判明哪二根引出线属于同一相，哪根是首端，哪根是末端。这是对电动机进行正确接线的前提。

判定异步电动机绕组首、末端有多种方法。

1、串灯法

首先，用一个灯泡与交流电源串联后，去碰触任意两根引出线，能使灯泡发亮的两根引出线显然是属同相绕组，这样可将六根引出线分成三相绕组。

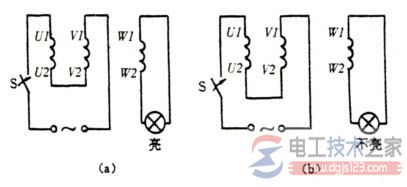

然后，任意规定一相绕组的首、末端(如U1、U2)，并将另一相(如V相)的任意一端与U2相联，将串联起来的这二相绕组的另外两端接到交流低压电源上(40～100V)，其余那一相(W相)的两端接24V、3W的灯泡，当合上开关后，灯泡发亮。

可断定与U2相联的那一端即为V相的首端(V1)；如灯泡不亮，则为末端(V2)。实验电路如图1所示。

图1 串灯法判定绕组首末端

若无24V灯泡，可用50V交流电压表代替，通过观察有无电压来判定。

用同样的方法可以判定另一相的首、末端，图中接入开关S，是为了使通电时间尽量短些，以免电动机绕组过热烧坏．

本实验方法的原理可简述如下：如U、V二相绕组是首、末端相联，通入交流电后所产生的合成磁通会穿过W相绕组，因此W相绕组产生感应电动势而使灯泡发亮，如图2(a)所示，如U、V二相绕组是末端与末端相联，通入交流电后产生的合成磁通不穿过W相绕组，W相绕组不产生感应电动势，灯泡当然不亮，如图2(b)所示。

图2 串灯法判定首、末端的原理

2、电流表法(或万用表法)

用万用表电阻档或将电池与毫安表串联的办法，可以从六根引出线中判定哪二根引线是属同一相的。

然后，规定任意一相(如U相)的首、末端(如U1和U2)。并通过开关S和电池相联接，在另外一相(如V相)绕组的二端接上毫安表(或万用电表直流电流最小量程档)。

在接通开关S的瞬间．若表头指针正向摆动，则电流表负极所接的引线端与电池正极所接的引线端是同极性端(即同为首端或末端)，用同样的方法可以判定第三相的首、末端。

实验电路如图3。

图3 电流表法判定绕组首、末端
