三相异步电动机定子绕组接线方式图解

有关三相异步电动机定子绕组的接线方式，三相异步电动机的分解图 ，分为定子（静止部分）、转子（旋转部分），定子包括定子铁芯、定子练级与机座，转子同理。

三相异步电动机定子绕组接线

一、定子（静止部分）

1、定子铁芯：定子铁芯的作用是作为电机磁路的一部分，并在其上放置定子绕组。

2、定子绕组：定子绕组的是电动机的电路部分，通入三相交流电，产生旋转磁场。

主要绝缘项目：1）对地绝缘 2）相间绝缘 3）匝间绝缘

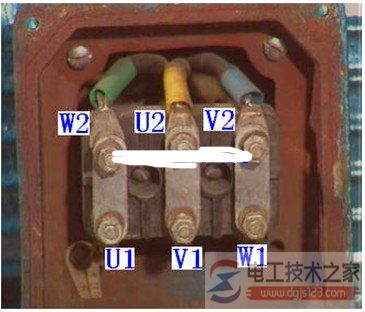

接线盒(△接法)

定子三相绕组的接线方式：1）星形接法(Y接) 2）三角形接法(△接) 3、机座

二、转子（旋转部分）

转子是电动机的旋转部分，包括转子铁心、转子绕组和转轴等部件。来自：电工技术之家

1、转子铁心

作用：电机磁路的一部分，并放置转子绕组。一般用0.5毫米厚的硅钢片冲制、叠压而成，硅钢片外圆冲有均匀分布的孔，用来安置转子绕组。

2、转子绕组

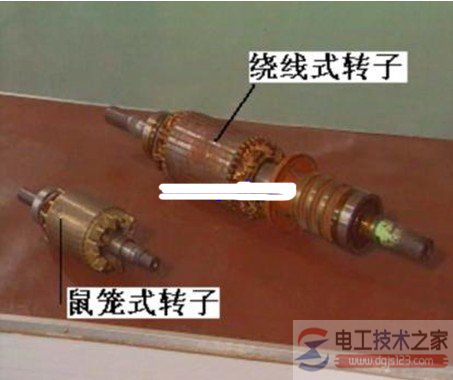

作用是切割定子旋转磁场产生感应电动势及电流，并形成电磁转矩而使电动机旋转。根据构造的不同分为鼠笼式转子和绕线式转子。

1）鼠笼式转子：若去掉转子铁心，整个绕组的外形像一个鼠笼，故称笼型绕组。小型笼型电动机采用铸铝转子绕组，对于100KW以上的电动机采用铜条和铜端环焊接而成。

2）绕线式转子：绕线转子绕组与定子绕组相似，也是一个对称的三相绕组，一般接成星形，三个出线头接到转轴的三个集电环（滑环）上，再通过电刷与外电路联接.

3、转轴：用以传递转矩及支撑转子的重量，一般由中碳钢或合金钢制成。

三、其它附件

端盖、轴承、轴承端盖、风扇
