三相绕线转子电动机串联电阻启动控制电路的启动过程

有关三相绕线转子电动机串联电阻启动控制电路的启动过程，三相绕线转子电动机串联电阻启动过程剖析，整个电路中欠电压继电器、接触器KM1与KM2的断开与闭合方法。

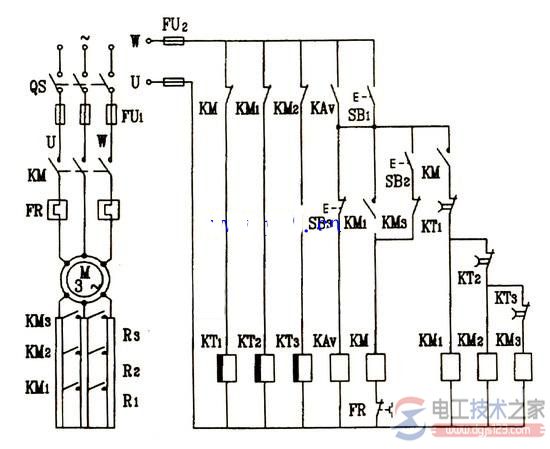

工作原理：合上电源开关QS后，时间继电器KT1、KT2余KT3接通，它们的延时闭合的常闭触点立即断开，使KM1，KM2，KM3暂时不会接通，以便电动机定子绕组加上额定电压启动时，转子电路中串接有启动电阻RI、R2与R3以限制启动电流并提高起动转矩。

启动时，首先按下按钮SB1，接通欠电压继电器KAV，它的动合触点闭合，当电源电压严重降低或电路突然失电时，KAV的动合触点断开对电动机起保护作用，然后按下按钮SB2，接通线路接触器KM，电动机定子绕组加上额定电压启动。
