单相电机接线图与主绕组与副绕组的判断方法

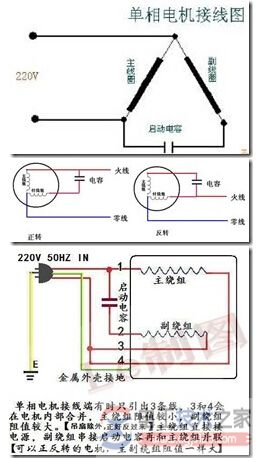

单相电机的接线图，以及单相电机主绕组、副绕组的判断方法，一般对于单相电容启动交流电机，与电容串联的那个绕组接头就是副绕组。

单相电动机有三个抽头，首先用万用表电阻挡测量三个线头之间的电阻值，电阻最大的两个线头之间并联电容，另一个线头（公共端）接电源的一端。

然后，用万用表的电阻挡测量公共端与接电容两端的线头之间的电阻，阻值稍大的一端接电源的另一端，绝对一次性接正转，若要想改变方向，将接电容一端的电源线改接为另一端即可。

三个出线的单相电机主绕组、副绕组容易判断：
