直流电动机的外形结构与励磁方式

目前，我国使用的直流电动机主要有Z2和Z4两种系列，其外形如图5-32。两种系列电动机的内部结构大致相同，主要由定子和转子两大部分组成。

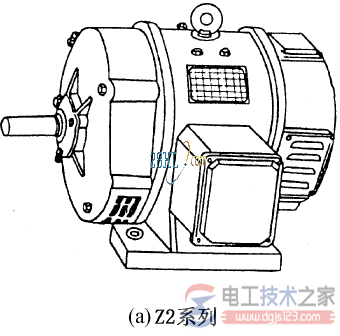

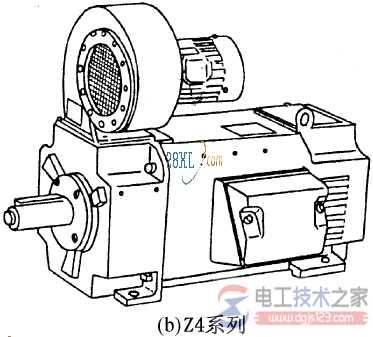

图5-32　直流电动机外形

定子由机座、主磁极、换向极、前端盖、后端盖、电刷装置等部分组成。转子是由电枢铁芯、电枢绕组、换向器、转轴、风扇等部分组成。直流电动机的主要零部件如图5-33。

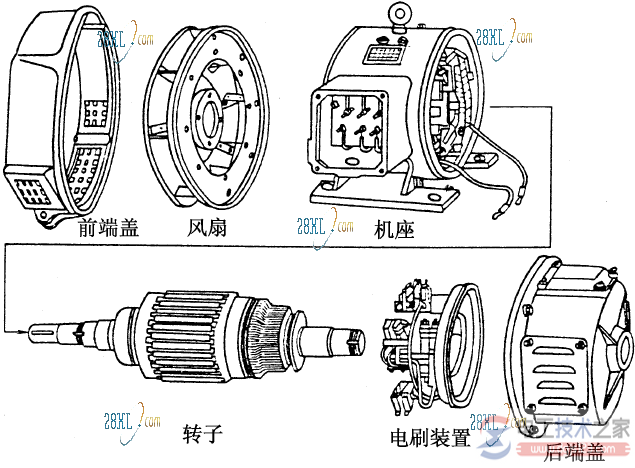

图5-33　直流电动机的主要零部件

直流电动机的主磁场产生的方式不同，可分为永久磁铁励磁和励磁绕组励磁两大类。-- 电工

除功率较小的直流电动机用永久磁铁励磁外，广泛采用的是励磁绕组励磁，其励磁方式可分为他励式、自励式(并励式、串励式和复励式)等多种(图5-34)。在自励式直流电动机中，并励式应用较为广泛。

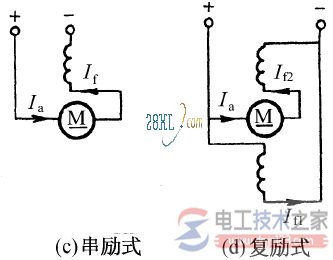

图5-34　直流电动机的励磁方式
