三相异步电动机起动电流的构成

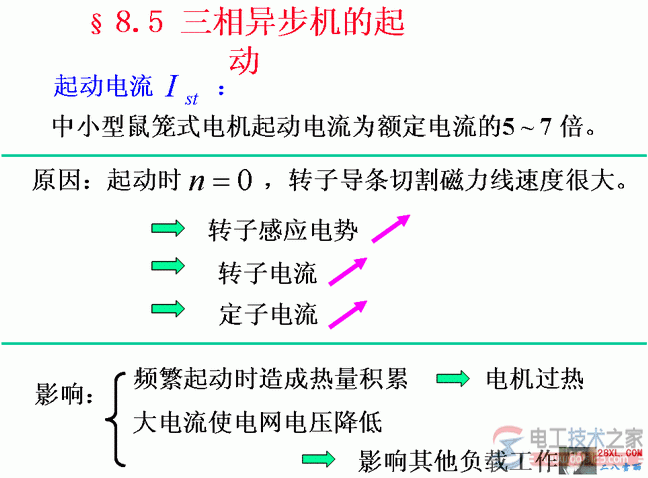

有关三相异步电动机起动电流的构成，中小型鼠笼式电机起动电流为额定电流的5-7倍，包括转子感应电热、转子电流与定子电流。

如下：

附1，三相异步电动机的起动电流：

直接启动，起动电流是额定电流的5-7倍，要是降压启动(Y-△)，起动电流是额定电流的2-3倍或者说是直起的三分之一。

中小型三相异步电动机的空载电流与电机的额定电流之间，存在一定的关系。

一般2极电机的空载电流为额定电流的20～30%。

4极电机的空载电流为额定电流的20～40%。

6、8极电机的空载电流为额定电流的30～50%。

空载电流没有绝对值，只有如下经验值：

功率 0.125KW 0.5KW 2KW 10KW 50KW 100KW

极数 以下 以下 以下 以下 以下以下以下

2 70--95% 45--70% 40--55% 30--45% 23--45% 18--30%

4 80--96% 65--85% 45--60% 35--55% 35--55% 20--30%

6 85--98% 70--90% 50--65% 35--65% 35--65% 22--33%

8 90--98% 75--90% 50--70% 37--70% 37--70% 25--35%

三相异步电动机的转子电流计算

Y型接法时与线电流一样，三角接法时为线电流的根号3分之一。

星形接法相电流等于线电流，线电压是相电压的根号3倍。

三角形连接，线电压等于相电压，线电流是相电流的根号3倍。

三角形接法功率大，起动电流也大；星形接法功率小，起动电流也小。

采用变频器运转，随着电机的加速相应提高频率和电压，起动电流被限制在150%额定电流以下(根据机种不同，为125%~200%)。

用工频电源直接起动时，起动电流为6~7倍，因此，将产生机械电气上的冲击。

采用变频器传动可以平滑地起动(起动时间变长)。

起动电流为额定电流的1.2~1.5倍，起动转矩为70%~120%额定转矩；对于带有转矩自动增强功能的变频器，起动转矩为100%以上，可以带全负载起动。

附2，三相异步电动机为何启动电流大?

三相异步电动机启动时起动电流很大(可达额定电流的4-7倍)，这是由于异步电机的结构和工作原理所造成；
