【图】交流电动机绕组如何排列？
|
有关交流电动机绕组的排列方法，交流电动机绕组排列的基本原则，绕组的排列形式，槽中绕组边(导体)的位置，各绕组端部的连接，包括计算参数、编绘电动机的槽号、划定极距等。 如图：

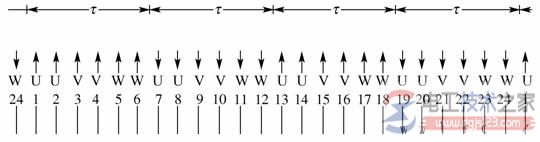

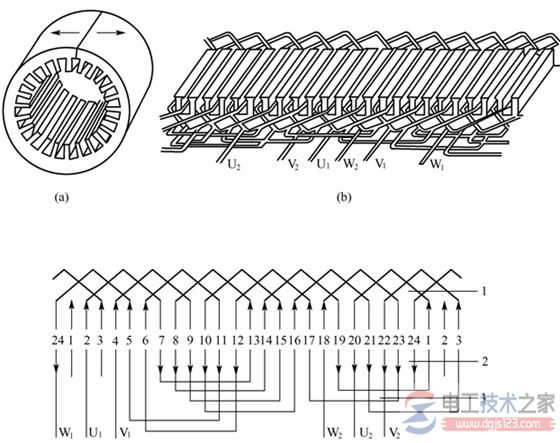

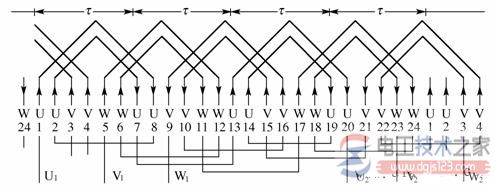

图1 三相4极24槽交流电动机定子单层链式交叉绕组展开图 (a)—绕组的排列形式 (b)—槽中绕组边(导体)的位置 (c)—各绕组端部的连接 在交流电动机绕组嵌线排列原则的指引下，可以很方便的了解和掌握绕组嵌线排列技术；并且分解出绕组展开图绘制的绘制步骤，方便实际操作。 1、计算参数。 根据电动机的相数m，已有的槽数Z1与极对数P，计算极距以及每极每相槽数q，即 每极每相槽数(槽/极?相)：q=Z1/2Pm 关于绕组的节距以及绕组所采用的形式，可以根据原电动机或手册获得。 2、编绘电动机的槽号。 根据电动机的槽数，按照展开的形式画出每个槽，即将所有线槽等距离地画出，每一小竖线(竖线中间空出)代表一个线槽(也代表该槽内的导体)，并且按顺序在每个槽(竖线中间空出部分)编上相应的号码，在画槽的时候，一般要多画几个，编号时要考虑到电动机槽的圆周整体性，所以要在展开槽的两端，同时绘出首尾号码。注意在竖线中间上部留出每极每相槽数的位置。 3、划定极距。 在已编绘好槽号的基础上，从第一槽的前面半槽地方起，到最后一槽后面半槽止，在槽的上面划一长线，并根据电动机极距的具体数值，将它分为2P份，每份下面的槽数就是一个极距。注意在划定极距的时候，要预留出一定空间，即为绕组展开图上部绕组绘制留出相应的位置。确定各极距相应的位置，为确定每极每相槽数的位置打下了基础。 4、确定每极每相槽的位置。 在一个极距下，按照相数m，首先分成m等份(也称作整体分布绕组)，然后根据每极每相槽数的具体数值，在已划定极距相应位置的基础上，确定每个槽属于哪相绕组的位置。三相单层绕组分别用“U”.“V”.“W”表示各槽相绕组边的位置；若为双层绕组，则只标上层边所在槽的位置。以为后期绕组嵌线，确定各相绕组具体绕组所嵌的位置提供方便，不至于搞混。 5、标定电流方向。 |
