电动机能耗制动电路图的几种简单实现

电动机能耗制动电路图

由电动机带动的设备要加快停车，一般都用机械摩擦法制动，在制动过程中操作不当，会产生爆振现象。

以下分享几种简单实用的电动机能耗制动的电路，一起来学习下。

能耗制动原理是，在定子绕组断电后，立即使其两相定子绕组接上一个直流电源，于是在定子绕组中产生一个静止磁场；

转子在这个磁场中旋转产生感应电动势，转子电流与固定磁场所产生的转矩阻碍转子继续转动，因而产生制动作用，使电动机迅速停转。

一、单管整流能耗制动

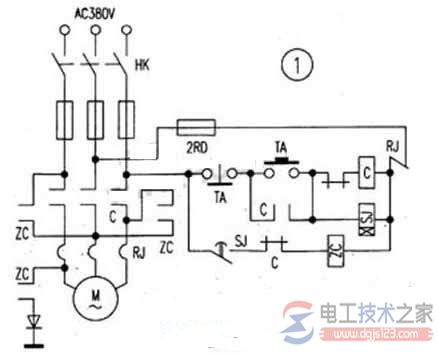

见图1，当停车时，按下停止按钮TA，C、SJ失电释放，这时SJ延时断开的触点仍然闭合，使制动接触器ZC获电动作，电源经制动接触器接到电动机的两相绕组，另一相经整流管回到零线。

达到整定时间后，SJ常开触点断开，ZC失电释放，制动过程结束。这个电路简单，成本低，常用于10kW以下电动机且对制动要求不高的场合。

二、单相桥式整流能耗制动

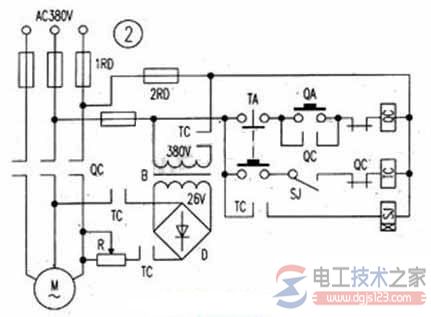

见图2，当电动机停转时，按下停止按钮TA，QC失电释放，同时TA常开触点闭合，使TC、SJ获电动作，将变压器降压整流后的直流电接入电动机定子绕组，开始制动。

达到整定时间后，SJ延时断开的常闭触点断开，TC失电释放，制动过程结束，TC同时断开变压器B的电源。(电工：www.gdzrlj.com)
