电气联锁信号接线图与联锁电路

有关电气联锁信号的接线图，为使电机转子接线尽量短些，应将进相器装于离电机近且通风防尘的地方，按电气联锁信号接线图(图1)接线，掌握下联锁回路的主要功能。

为使电机转子接线尽量短些，应将进相器装于离电机近且通风防尘的地方，按电气联锁信号接线图(图1)接线。

该进相器出厂时就已将触发板调好、脉冲逻辑已固化，现场只需调节变压器TS二次抽头(共有六组接线)，以改变变频器输入电压U2大小，进而改变电机无功功率的幅度，以达到提高电网功率因数的目的，故本系统安装调试较容易。

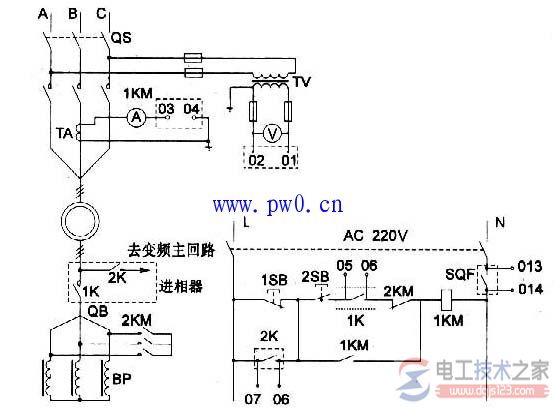

图1 电机电气控制线路简图

注:虚框内为进相器柜中元件，L、N为图中变频主回路
