倒顺开关正反转控制线路

许多生产机械往往要求运动部件可以正反两个方向运动，如机床工作台的前进与后退，主轴的正转与反转，起重机的上升与下降等等，这就要求电动机能正、反双向旋转来实现。

若是采用改变电动机电源的相序就会实现改变电动机旋转方向的目的。

常用的正、反转控制线路：

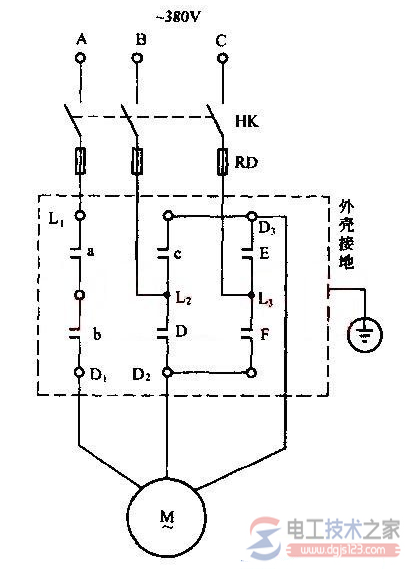

倒顺开关正反转控制线路：该控制线路只能用于功率较小的三相异步电动机的控制，否则触头易被电弧烧坏。倒顺开关属组合开关类型，但它结构上不同于一般作为电源引入的组合开关。它有三个操作位置：顺转、停转和倒转。其原理如图7-8。

图中可看出，倒顺开关置于顺转和倒转位置时，对电动机Ｍ来说，差别是电源相序得到了改变，从而改变了电动机的转向。

注意，当电动机处于正转(开关置于顺转位置)状态时要使它反转，必须先把手柄扳到“倒转”位置，使它反转。

若直流由“顺转”扳至“倒转”，电源突然反接，会产生较大的反接电流对电源是一种不利的冲击，容易损坏开关的触头。

倒顺开关控制单相电动机正反转电路图解

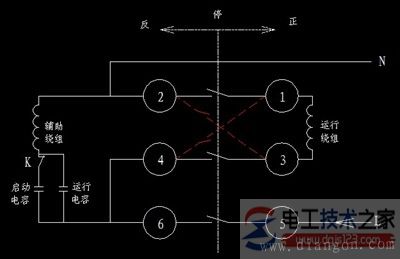

电路是单相电动机通过调整运行绕组的首尾来实现正反转的电路图，该电路图用于运行绕组与辅助绕组不能互换实现正反转的单相电动机中。

上图即为单相电动机正转与反转的电路图，可以看到该电路就是通过调整运行绕组的首尾来实现正转与反转的。

当某些场合需要正、反转工作时，可以通过倒顺开关来实现转换。

电路图：

正转时电流方向：L>>>5>>>6>>>4>>>3>>>运行绕组>>>1>>>2>>>N
反转时电流方向：L>>>5>>>6>>>4>>>1>>>运行绕组>>>3>>>2>>>N

通过电流方向可以明确看出，运行绕组在正、反转时首尾是互换的。
