多地控制电动机的电路原理图及线路特点

有关多地控制电动机的电路原理图及线路特点，在两地或多地控制同一台电动机的控制方式叫电动机的多地控制，两地的启动按钮SB11、SB21要并联接在一起，停止按钮 SB12、SB22要串联接在一起。

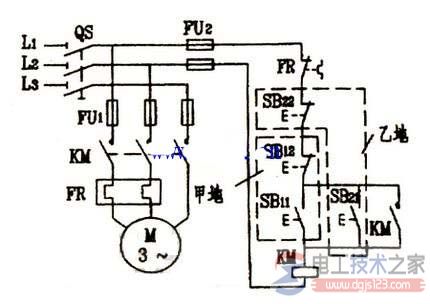

多地控制电动机电路原理图

能在两地或多地控制同一台电动机的控制方式叫电动机的多地控制。

上图为两地控制的控制线路其中 SB11、SB12为安装在甲地的启动按钮和停止按钮；SB21、SB22为 安装在乙地的启动按钮和停止按钮。

线路特点：两地的启动按钮SB11、SB21要并联接在一起；停止按钮 SB12、SB22要串联接在一起。

分别在甲、乙两 地启、停同一台电动机，达到操作方便之目的。 对三地或多地控制，只要把各地的启动按钮并联， 停止按钮串联就可以实现。
