三相异步电动机常见启动方式(多图)

三相异步电动机常见启动方式(多图)

原文标题：三相异步电动机的启动特性

启动转矩：

常见的启动方式：

直接启动（全压启动）

电阻或电抗器将压启动

Y－△将压启动

自耦变压器将压启动

延边三角形启动

1.直接启动

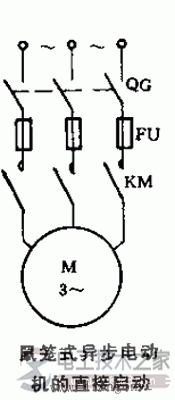

所谓直接启动，就是将电动机的定子绕组通过闸刀开关或接触器直接接入电源，再额定下启动，如图示。由于直接启动的启动电流很大，因此，在什么情况下才允许采用直接启动，主要取决于电动机的果农功率与供电变压器的容量之比值。

直接启动因无需附加设备，且操作和控制简单、可靠、所以，在条件允许的情况下应尽量采用，考虑到目前在大中型厂矿企业中，变压器的容量已经足够大，因此，绝大数中，小型鼠笼式异步电动机都采用直接启动。
