复合电压启动的过电流保护的组成部分

有关复合电压启动的过电流保护的组成部分，该保护较低电压闭锁过电流保护的优点，保护由三部分组成：电流元件、电压元件与时间元件，该装置的动作情况等。

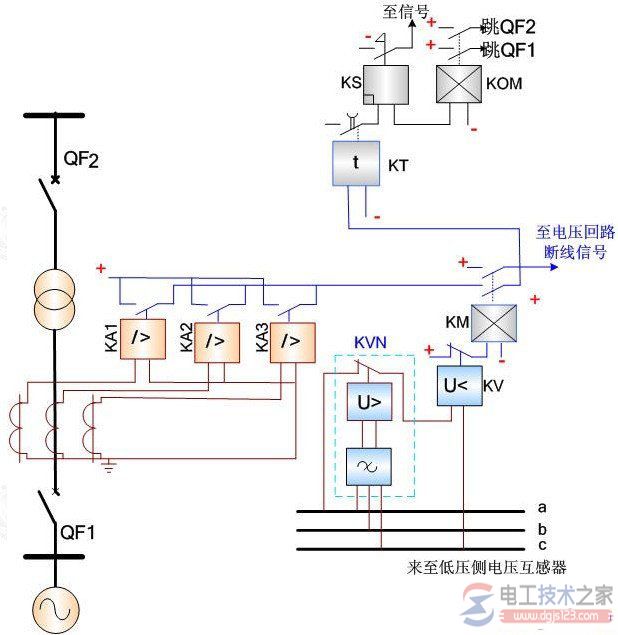

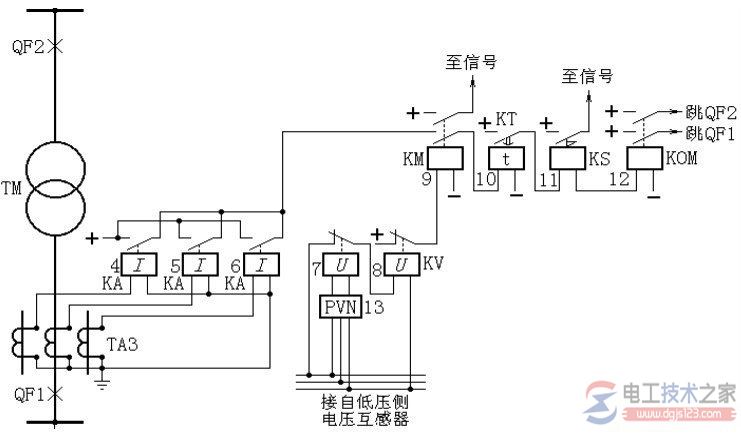

复合电压启动的过电流保护通常作为变压器的后备保护，它是由一个负序电压继电器和一个接在相间电压上的低电压继电器共同组成的电压复合元件，两个继电器只要有一个动作，同时过电流继电器也动作，整套装置即能启动。

该保护较低电压闭锁过电流保护的优点:

(1)在后备保护范围内发生不对称短路时，有较高灵敏度。

(2)在变压器后发生不对称短路时，电压启动元件的灵敏度与变压器的接线方式无关。

(3)由于电压启动元件只接在变压器的一侧，故接线比较简单。
