如何判别三相异步电动机绕组头尾？

三相异步电动机绕组头尾的辨别方法

说明，以U1/U2绕组为例，规定U1为绕组的头，标示为1，U2端则绕组的尾，标注为4；三相绕组的头标为1/2/3；尾标为2/4/6。

使用日久的三相异步电动机，常因定子三相绕组引出线头上标号模糊不清或遗失，而造成定子三相绕组引出线的头、尾标号混乱。

因此，往往由于定子绕组一相反接而引起电动机损坏的严重事故。

简捷而准确地辨别出电动机定子三相绕组引出线的头、尾端，是非常重要的。

辨别电动机定子绕组引出线头、尾端的常见方法：

1、剩磁法

1)先找出三个绕组
用1只直流毫安表(或万用表的mA、uA挡)，先测试被试电动机3相绕组的6个引出线头，凡通路的两个引出头作为1组，共分为3组。

2)用剩磁法确定头、尾端

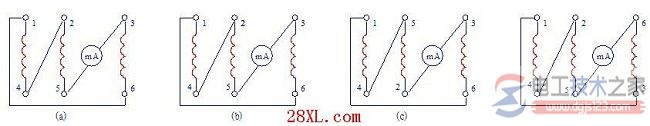

将毫安表接入3组中任意两组的两个引出线头间，其它四个引出线头可以随意串联，如图1的a图。-- 电工技术之家

此时用手将电动机转子慢慢转动，如果毫安表表示不动或摆动幅度很小，说明接法正确(即角接头、尾正常)，图1的a图所示；如指针摆动，可先将未同毫安表相连的一组的两个引出线头调换后再试，如图1的b图所示。

如指针不动了，说明起、完头调对了。若指针仍然摆动，则说明毫安表接入的两组引出线头中，皆为头或尾，如图1的c、d所示。此时，可调换毫安表接入的两组中一组的引出线的头、尾位置后再试，直至准确为止。

图1 用剩磁法确定绕组的头、尾

这一方法是靠转子旋转时，转子中的剩磁在定子三相绕组内感应出电动势，才能使毫安表辨别引出线的头、尾来。

但是，这个感应电动势的大小是与转子剩磁的大小，线圈匝数的多少和转子转动速度的快慢等因素有关。

在测量时必须注意：
1)电动机转子必须有剩磁，即电动机必须是运转过的；
2)；转子转动速度的快慢要均匀，不能相差太大。

剩磁法的另一检测方法：

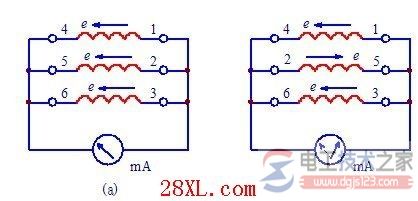

转动转子，如指针表不动，无电流指示(见下图a)，说明绕组的头、尾接法是正确的。即1、2、3三相绕组的3个头是连接在一起的(4、5、6三相绕组的尾也是连接正确的)；如果有电流表有电流指示(见下图b)，说明连接错误，对调后再试。

图2 剩磁和电流表法

其原理是，当连接正确时，三相绕组的电流矢量和为零，没有电流指示；头、尾接错时，电流和不为零，有电流指示。

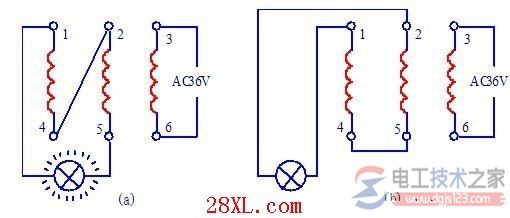

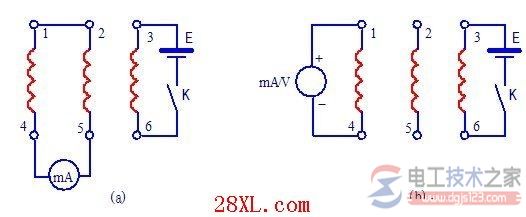

2、交流感应法
