电动机是一种旋转式电动机器，它将电能转变为机械能，它主要包括一个用以产生磁场的电磁铁绕组或分布的定子绕组和一个旋转电枢或转子。

在定子绕组旋转磁场的作用下，其在电枢鼠笼式铝框中有电流通过并受磁场的作用而使其转动。这些机器中有些类型可作电动机用，也可作发电机用。它是将电能转变为机械能的一种机器。

通常电动机的作功部分作旋转运动，这种电动机称为转子电动机;也有作直线运动的，称为直线电动机。

电动机的工作原理：
电动机(Motors)是把电能转换成机械能的一种设备。它是利用通电线圈(也就是定子绕组)产生旋转磁场并作用于转子鼠笼式式闭合铝框形成磁电动力旋转扭矩。

电动机按使用电源不同分为直流电动机和交流电动机，电力系统中的电动机大部分是交流电机，可以是同步电机或者是异步电机(电机定子磁场转速与转子旋转转速不保持同步速)。

电动机主要由定子与转子组成，通电导线在磁场中受力运动的方向跟电流方向和磁感线(磁场方向)方向有关。电动机工作原理是磁场对电流受力的作用，使电动机转动。

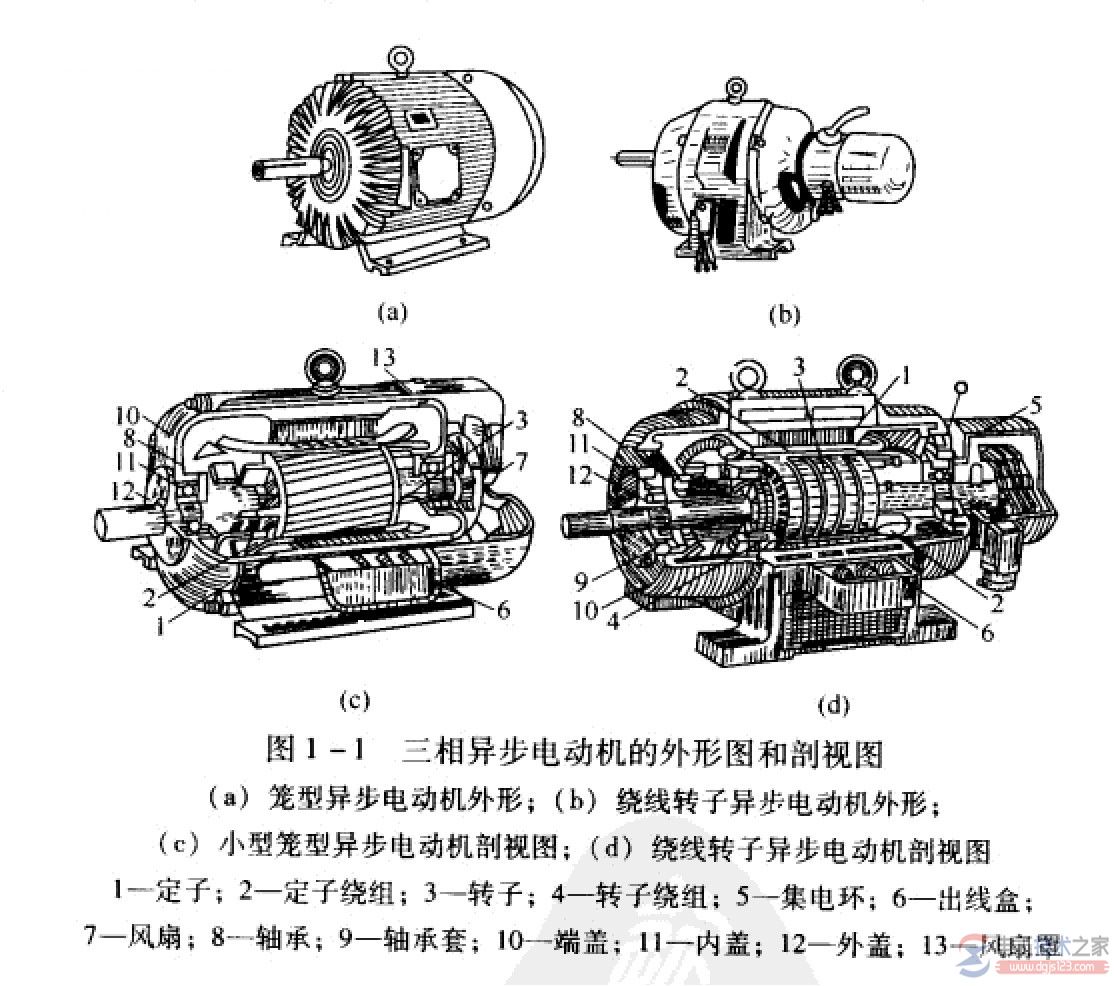

基本结构三相异步电动机的结构，由定子、转子和其它附件组成。

(一)定子(静止部分)

1、定子铁心

作用：电机磁路的一部分，并在其上放置定子绕组。

构造：定子铁心一般由0.35~0.5毫米厚表面具有绝缘层的硅钢片冲制、叠压而成，在铁心的内圆冲有均匀分布的槽，用以嵌放定子绕组。

定子铁心槽型有以下几种：
半闭口型槽：电动机的效率和功率因数较高，但绕组嵌线和绝缘都较困难。一般用于小型低压电机中。
半开口型槽：可嵌放成型绕组，一般用于大型、中型低压电机。所谓成型绕组即绕组可事先经过绝缘处理后再放入槽内。
开口型槽：用以嵌放成型绕组，绝缘方法方便，主要用在高压电机中。

2、定子绕组

作用：是电动机的电路部分，通入三相交流电，产生旋转磁场。电工技术之家
构造：由三个在空间互隔120°电角度、队称排列的结构完全相同绕组连接而成，这些绕组的各个线圈按一定规律分别嵌放在定子各槽内。

定子绕组的主要绝缘项目有以下三种：(保证绕组的各导电部分与铁心间的可靠绝缘以及绕组本身间的可靠绝缘)。
(1)对地绝缘：定子绕组整体与定子铁心间的绝缘。
(2)相间绝缘：各相定子绕组间的绝缘。
(3)匝间绝缘：每相定子绕组各线匝间的绝缘。

电动机接线盒内的接线：
