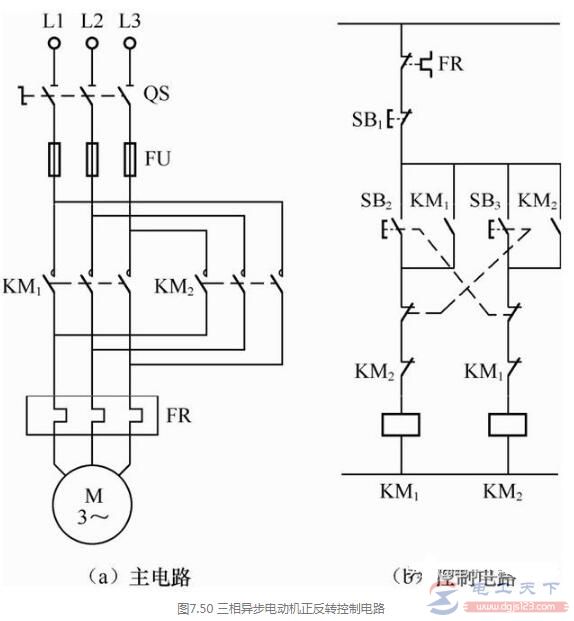

三相异步电动机正反转继电器控制电路原理图

本文介绍了一例三相异步电动机正反转的控制电路，三相异步电动机正反停继电器控制电路的工作原理，该电路实现电动机的正转与反转、停止等操作，附电路原理图。

1、控制电路的特点

该电路具有短路保护、零压保护、过载保护和联锁保护。

2、控制电路的原理

三相异步电动机正反停继电器控制电路的工作原理：

1）电动机正转

按下正转启动按钮SB2，SB2的常闭触头先断开，切断KM2线圈支路进行联锁保护。

SB2的常开触头再闭合，使KM1线圈得电吸合，KM1的常闭触头先断开，切断KM2线圈支路进行双重联锁保护。KM1的自锁触头闭合，使KM1可以连续得电。KM1的主触头闭合接通主电路，使电动机正转。

2）电动机反转

按下反转启动按钮SB3，SB3的常闭触头先断开，切断KM1线圈支路进行联锁保护。

SB3的常开触头再闭合，使KM2线圈得电吸合，KM2的常闭触头先断开，切断KM1线圈支路进行双重联锁保护。KM2的自锁触头闭合，使KM2可以连续得电。KM2的主触头闭合接通主电路，使电动机反转。
