电动机手动行程位置控制的线路图与工作原理

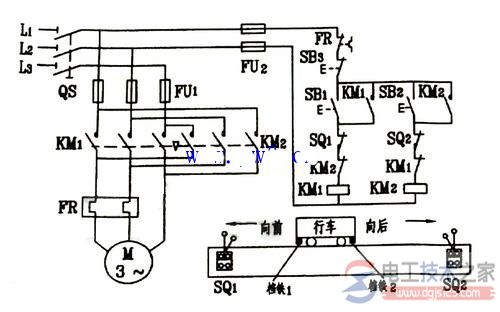

有关电动机手动行程位置控制的线路图与工作原理，行车运动(向前与向后运动)示意图，行车的两头终点处各安装一个行程开关SQ1和SQ2，位置开关的动断触头分别串接在正转控制电路和反转控制电路中。

工厂车间里的行车常采用这种线路。

下图是行车运动示意图，行车的两头终点处各安装一个行程开关SQ1和SQ2，将这两个位置开关的动断触头分别串接在正转控制电路和反转控制电路中。

行车前后各装有挡铁1和挡铁2，行车的行程和位置可通过移动行程开关的安装位置来调节。
