单相电机正反转原理及接线图(多图)

只有了解了单相电机的正反转原理，在给单相电机接线时才不会犯错，了解单相电机中运转线圈与启动线圈的工作方式，串了电容器的启动线圈与运转线圈并联时，并联的二对接线头的头尾决定电机的正反转。

一、单相电机的正反转原理

单机电机中有二组线圈，一组是运转线圈(主线圈)，一组是启动线圈(副线圈)，单相电机的启动线圈在启动后仍然工作，而且是一直工作在电路中。

启动线圈电阻比运转线圈电阻大些，可以用万用表测量其值大小。

启动的线圈串了电容器的，即串了电容器的启动线圈与运转线圈并联，再接到220V电压上，这就是电机的接法。

当串了电容器的启动线圈与运转线圈并联时，并联的二对接线头的头尾决定了正反转的。

与三相电动机的顺逆转控制相比，单相电动机实现顺逆转控制并非易事，一是因为单相电动机有启动电容、运行电容、离心开关等辅助装置，结构复杂；二是因为单相电动机运行绕组和启动绕组不一样，不能互为代用，增加了接线的难度，弄错就可能烧毁电动机。

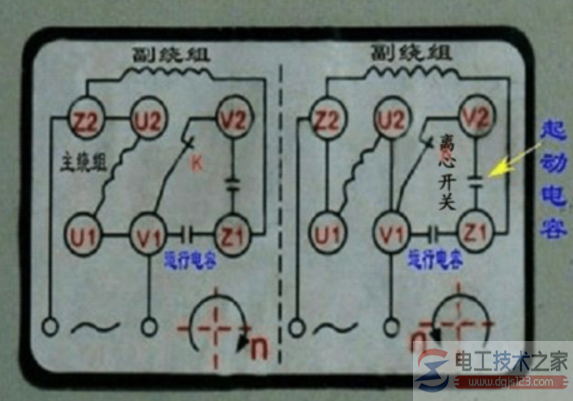

有接线盒的单相电动机内部接线图
