直流电机的基本结构_直流电动机的主要结构

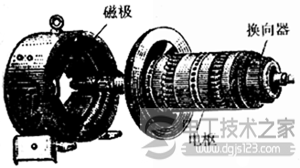

一、直流电机的基本结构

包括定子和转子两个部分。

1、定子作用：产生主磁场和在机械上支撑电机。
2、定子组成：主磁极、换向极、机座、端盖和轴承等。

二、直流电动机的主要结构

1、主磁极

主磁极包括主磁极铁心和套在上面的励磁绕组，其主要任务是产生主磁场。磁极下面扩大的部分称为极掌，它的作用是使通过空气中的磁通分布最为合适，并使励磁绕组能牢固地固定在铁心上。磁极是磁路的一部分，采用1.0-1.5mm的钢片叠压制成。励磁绕组用绝缘铜线绕成。

2、换向极

换向极用来改善电枢电流的换向性能。它也是由铁心和绕组构成的，用螺杆固定在定子的两个主磁极的中间。
