三相异步电动机电磁转矩与机械特性

三相异步电动机电磁转矩与机械特性

1.三相异步电动机的电磁转矩

三相异步电动机的转矩:

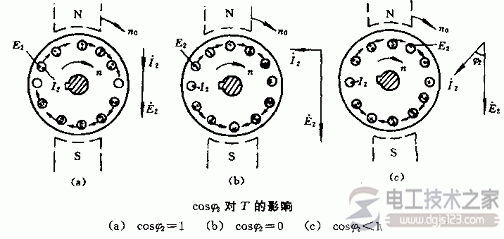

三相异步电动机的转矩是由旋转磁场的每极磁通Φ与转子电流I2相互作用而生成的。它与Φ和I2 的乘积成正比，此外，它还与转子电路的功率因素cosφ2 有关。
转矩表达式：

式中，K——与电动机结构参数、电源频率有关的一个常数；
U1，U ——定子绕组相电压，电源相电压；
R2——转子每相绕组的电阻；
X20——电动机不动（n＝0）时转子每相绕组的感抗。

2. 三相异步电动机的固有机械特性

固有机械特性：

异步电动机在额定电压和额定频率下，用规定的接线方式，定子和转子电路中的不串联任何电阻或电抗时的机械特性称为固有（自然）机械特性。

电动机的理想空载转速：
