电机绕组直流电阻的测量方法：直流伏安法与电桥法

如何测量电机绕组直流电阻？

异步电动机的直流电阻，包括定子绕组、绕线式电动机转子绕组及启动变阻器等的直流电阻，测量这些直流电阻的目的，是为了检查绕组有无断线和匝间短路，焊接部分有无虚焊或开焊、接触点有无接触不良等现象。

绕组的阻值大小是随温度的变化而变化的，在测定绕组实际冷态下的直流电阻时，要同时测量绕组的温度，以便将该电阻换算成基准工作温度下的数值。

目前测量绕组直流电阻主要采用直流伏安法和电桥法两种方式，以下就分别对每种测量方法进行分析。

1、直流伏安法

测量电源采用蓄电池或其它电压稳定的直流电源，为保护电压表，可在测量回路中串接一个保护开关。测量时，先断开电压表，待电流稳定后，再闭合保护开关，接通电压表，测量绕组两端电压，测量后应先断开电压表，以防在电源断开时绕组产生的自感电动势损坏电压表。

为保证足够精度，电流要有一定的数值，但又不能超过绕组额定电流的20%，并应尽快同时读数，以免被测绕组发热影响测量准确度。电工：www.gdzrlj.com

测量小电阻时，若考虑电压表的分流电流(设电压表内阻为Rv，电压表读数为U，电流表读数为I)，被测绕组的直流电阻为：R=U/(I-U/Rv)；若不考虑电压表的分流电流，则R=U/I。计算值比实际电阻值稍小，绕组电阻越小，分流电流越小，误差则越小。

测量大电阻时，考虑到电流表内阻Ra上的压降，则被测绕组的电阻为：R=(U-RaI)/I；若不考虑电流表的内阻压降，则R=U/I，计算值中包括了电流表的内阻，比实际的电阻值稍大，绕线电阻越大，电流表内阻越小，误差也越小。

2、电桥法

直流电桥是测量直流电阻的专用仪器，它分为单臂电桥和双臂电桥。单臂电桥适用于测量1Ω以上的较大电阻，双臂电桥适用于测量1Ω以下的较小电阻。电工技术之家

说明单臂电桥测量的原理。

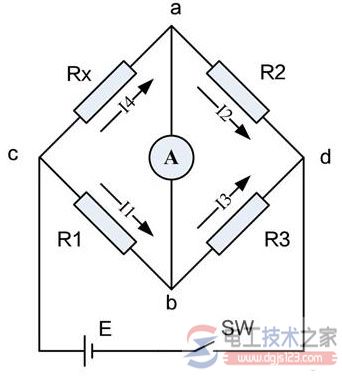

单臂电桥测量直流电阻的测量原理电路图：

图1 单臂电桥测量电路原理图

图1中，Rx是被测电阻，R1、R2、R3是桥臂上的电阻，A是检流计，E是直流电源，SW是开关。

当检流计中的电流为零时，桥式电路处于平衡状态。则Uab=0，
