异步电动机反接制动控制的原理与接线图

有关异步电动机反接制动控制的原理与接线图，一种异步电动机反接制动控制电路，增加了一个中间继电器KA，可以提高电路安全可靠性。

异步电动机反接制动控制

当三相电动机电源相序改变后，电动机定子的旋转磁场反向，则电动机所产生的转矩和原来的转矩相反，因而产生制动作用，这种制动方法称为反接制动。

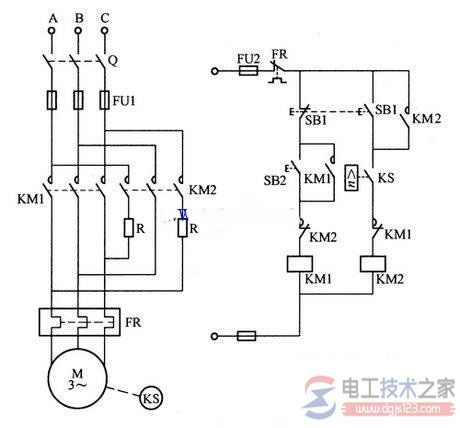

一种异步电动机反接制动控制电路，如图。

异步电动机反接制动控制的工作原理：合上电源开关Q，按下起动按钮SB2，接触器KM1得电吸合并自锁，主触点闭合，电动机带动速度继电器KS一起旋转。

当转速超过一定值(120r/min)时，速度继电器KS的常开触点闭合，因接触器KM1常闭触点已断开，接触器KM2不吸合，仅为反接制动做好准备。如按下停止按钮SB1，接触器KM1断电释放，电动机电源被切断，接触器KM1常闭触点闭合，KM2得电吸合，电动机因电源相序改变而反向旋转。

电动机的转速从额定值迅速下降，在降到一定值(120r/min)时，速度继电器KS常开触点由于惯性减弱而断开，使接触器KM2断电释放。

由于电动机以额定转速急剧下降至120r/min以下，但还来不及反转时，电源就被切断了，因而停止旋转。

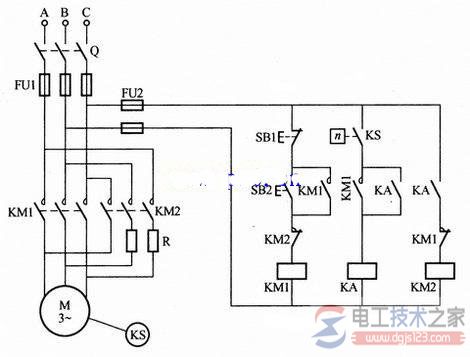

下图的电路是在上图的电路基础上，增加了一个中间继电器KA，提高了电路安全可靠性。

工作原理：合上电源开关Q，按下起动按钮SB2，接触器KM1得电吸合并自锁，主触点闭合，电动机带动速度继电器KS 一起旋转。当转速超过一定值(120r/min)时，速度继电器的常开触点闭合，KA线圈得电吸合并自锁，其常开触点闭合，因接触器KM1常闭触点已断开，接触器KM2不吸合，仅为反接制动做好准备。

如按下停止按钮SB1，接触器KM1断电释放，电动机电源被切断，接触器KM1常闭触点闭合，KM2得电吸合，电动机因电源相序改变而反向旋转。

电动机的转速从额定值迅速下降，在降到一定值(120r/min)时，速度继电器KS常开触点由于惯性减弱而断开，使接触器KM2断电释放，电动机电源就被切断，因而停止旋转。

由于电源反接制动时，制动电流很大，约为全压起动时起动电流的两倍，因此反接制动转矩大，制动迅速。为了减小制动电流，可在绕线转子异步电动机转子回路中串入制动电阻，但对于笼型异步电动机则在定子电路中串入反接制动电阻。本电路适用于那些断电后立即停止的生产机械。
