三相电动机单向启动与反接制动控制的电路原理

有关三相电动机单向启动与反接制动控制的电路原理，该线路的主电路和正反转控制线路的主电路相同，只是在反接制动时增加了三个限流电阻R，单向启动与反接制动的原理分析。

依靠改变电动机定子绕组的电源相序来产生制动力矩，迫使电动机迅速停转的方法叫反接制动。这里介绍单向启动反接制动控制线路。

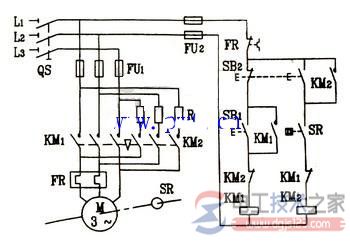

单向启动反接制动控制线路如下图。

该线路的主电路和正反转控制线路的主电路相同，只是在反接制动时增加了三个限流电阻R。线路中KM1为正转运行接触器，KM2为反接制动接触器，SR为速度继电器，其轴与电动机轴相连（图中用点划线表示）。
