【图】电动机星三角形起动控制电路图的原理说明

有关电动机星三角形起动控制电路图的工作原理，星形—三角形起动控制电路的实例解说，介绍了起动按钮、接触器、时间继电器、电动机星形接法起动的相关知识。

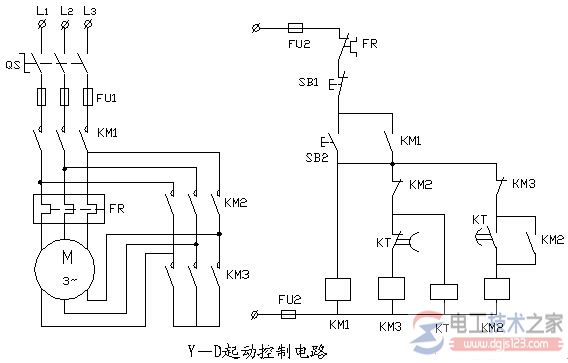

电动机星形—三角形起动的控制电路图

如下：

一、星形—三角形起动控制电路的工作原理

按起动按钮SB2，接触器KM1、KM3和时间继电器KT线圈得电吸合并自保，电动机星形(Y)接法起动。

当KT预定延时时间结束时，KM3线圈电路中的通电延时断开的动断触点断开，KM3断电释放，电动机星接(Y)起动结束。

此时，KM2线圈电路中的通电延时闭合的动合触点闭合。

KM2线圈得电吸合，电动机改为三角形(△)接法运转。

串联在接触器线圈KM3、KM2电路中的KM2、KM3辅助动合触点实现了电气联锁。

串联在控制电路中的FR动断触点，是在电动机过负载或缺相过热时热继电器将控制电路自动断开，保护了电动机。

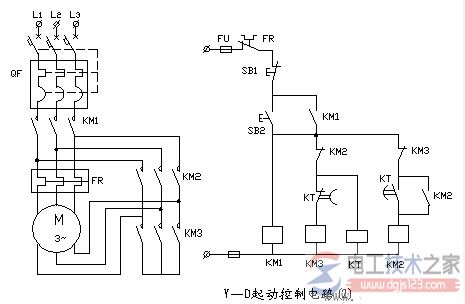

星形—三角形起动控制电路(2)

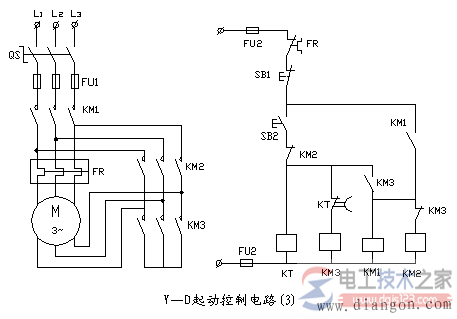

星形—三角形起动控制电路(3)

二、星形—三角形起动控制电路(3)工作原理

按起动按钮SB2，接触器KM3、KM1和时间继电器KT线圈得电吸合并自保，电动机星形(Y)接法起动。

当KT预定延时时间结束时，KM3线圈电路中的通电延时断开的动断触点断开，KM3断电释放，电动机星接(Y)起动结束，KM2线圈得电吸合，电动机改为三角形(△)接法运转。

串联在控制电路中的FR动断触点，是在电动机过负载或缺相过热时热继电器将控制电路自动断开，保护了电动机。
