三相异步电动机铭牌上各数据的意义

三相异步电动机铭牌上各数据的意义

电动机铭牌上记录着电动机特性的重要参数含义，三相异步电动机铭牌型号参数分别代表什么意思，要正确使用电动机，必须要看懂铭牌，电工天下小编为大家分享三相异步电动机铭牌型号参数含义，一起来了解下。

以Y132M-4型电动机为例，来说明铭牌上各个数据的意义。

此外，它的主要技术数据还有：功率因数0.85，效率87%。

1、型号

为了适应不同用途和不同工作环境的需要，电动机制成不同的系列，每种系列用各种

型号表示。

型号说明，例如

此外，它的主要技术数据还有：功率因数0.85，效率87%。

1、型号

为了适应不同用途和不同工作环境的需要，电动机制成不同的系列，每种系列用各种

型号表示。

型号说明，例如

异步电动机的产品名称代号及其汉字意义摘录于表2中。

表2　异步电动机的产品名称代号

小型Y，Y－L系列笼型异步电动机是取代JO系列的新产品，封闭自扇冷式。Y系列定子绕组为铜线，Y—L系列为铝线。电动机功率是0.55~90kW。同样功率的电动机，Y系列比系列体积小，重量轻，效率高。

2、接法

这是指定子三相绕组的接法。一般笼型电动机的接线盒中有六根引出线，标有，其中：

是第一相绕组的两端(旧标号是)；

是第二相绕组的两端(旧标号是)；

是第三相绕组的两端(旧标号是)。

如果分别为三相绕组的始端(头)，则是相应的末端(尾)。

这六个引出线端在接电源之前，相互间必须正确连接。连接方法有星形(Y)联结和三角形()联结两种(图1)。通常三相异步电动机自3kW以下者，连接成星形；自4kW以上者，连接成三角形。

图1 定子绕组的星形联结和三角形联结

3. 电压

铭牌上所标的电压值是指电动机在额定运行时定子绕组上应加的线电压值。一般规定电动机的电压不应高于或低于额定值的5%。

当电压高于额定值时，磁通将增大(因)。若所加电压较额定电压高出较多，这将使励磁电流大大增加，电流大于额定电流，使绕组过热。同时，由于磁通的增大，铁损(与磁通平方成正比)也就增大，使定子铁心过热。

但常见的是电压低于额定值。这时引起转速下降，电流增加。如果在满载或接近满载的情况下，电流的增加将超过额定值，使绕组过热，还必须注意，在低于额定电压下运行吋，和电压平方成正比的最大转矩会显著地降低，这对电动机的运行也是不利的。

三相异步电动机的额定电压有380V，3000V及6000V等多种。目前4~100kW的三相异步电动机都已设计为380V三角形接法。只有大功率异步电动机才采用3000V和6000V。

4、电流

铭牌上所标的电流值是指电动机在额定运行时定子绕组的线电流值。

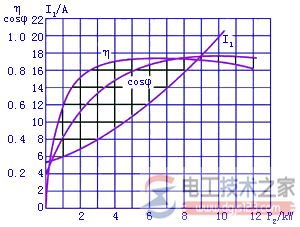

当电动机空载时，转子转速接近于旋转磁场的转速，两者之间相对转速很小，所以转子电流近似为零，这时定子电流几乎全为建立旋转磁场的励磁电流。当输出功率增大时，转子电流和定子电流都随着相应增大，如图2中曲线所示。图2是一台10kW三相异步电动机的工作特性曲线。

图2 三相异步电动机的工作特性曲线

5、功率与效率

铭牌上所标的功率值是指电动机在额定运行时轴上输出的机械功率值。输出功率与输入功率不等，其差值等于电动机本身的损耗功率，包括铜损、铁损及机械损耗等。所谓效率就是输出功率与输入功率的比值。
