电磁抱闸电动机制动接线图与工作原理

电磁抱闸电动机制动接线图

电磁抱闸制动是一种机械制动方式。

电磁抱闸主要由牵引磁铁和闸瓦制动器组成。闸瓦制动器又由闸瓦、闸轮、杠杆 弹簧组成。闸轮装在电动机的转轴上。

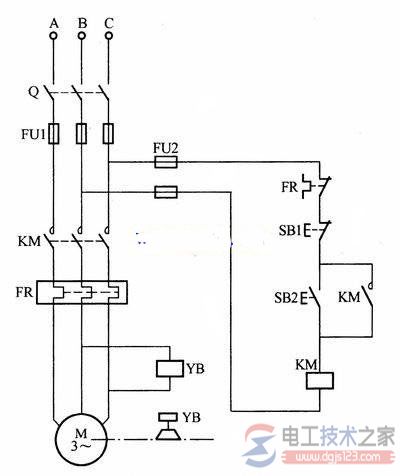

电磁抱闸制动电路如下图：

电磁抱闸电动机制动的工作原理：当合上电源开关Q，按下起动按钮SB2，接触器KM得电吸合并自锁，同时牵引电磁铁的线圈YB得电而吸动衔铁，克服了弹簧拉力，使杠杆向上移动，从而使闸瓦和闸轮分开，这时电动机正常运转；当按下停止按钮SB1时，接触器KM断电释放，电动机电源被切断。牵引电磁铁的线圈YB也同时断电，于是衔铁被释放。在弹簧拉力作用下，闸瓦紧紧抱住闸轮，这样电动机被迅速制动而停转。

电磁抱闸制动装置在起重机械中被广泛采用，这种制动方法不但可以准确定位，而且在电动机突然断电时，可以避免重物自行坠落而发生事故。
