电动机星三角启动的原理图与接线图

电动机星三角启动的原理图与接线图

此种接法只适合于电动机正常运行时为三角型联接。

所需主要元器件：三个交流接触器，一个热继电器，一个时间继电器，启动、停止按钮各一，熔断器两个。

三个接触器作用：一个为主电路接通电源，一个为Y型启动，一个为△启动。

时间继电器作用：通过设定确定星型到三角型转换的时间，需要延时触点。

热继电器作用：提供过载保护。电工：www.gdzrlj.com

熔断器作用：为电动机提供短路保护。

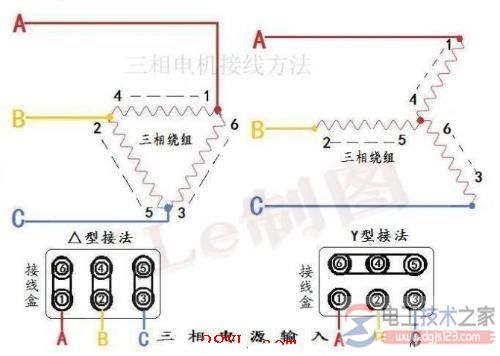

了解Y--△

图1，星三角启动原理图

这是一种降压启动方式，适用的电机有局限性，能降多少压，怎么个算法：

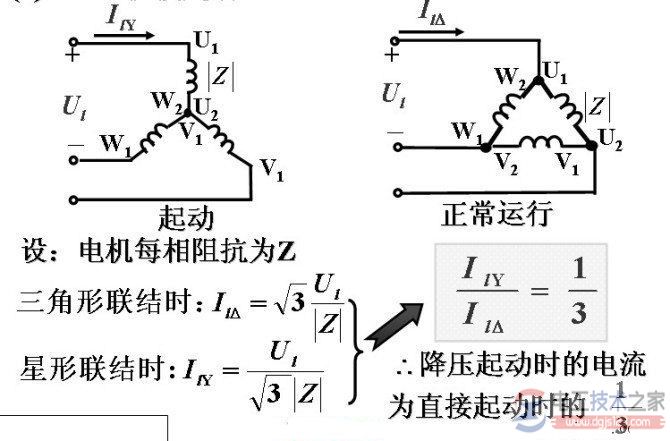

图2，
可以看到通过Y--△，能够实现降压启动，降压起动时的电流为直接启动时的1/3。电工：www.gdzrlj.com

下面重点巩固一下接线方式，这个看过很多次，也画过很多次，过了一段时间，今天再画时，又有些健忘了。无奈，继续加强。

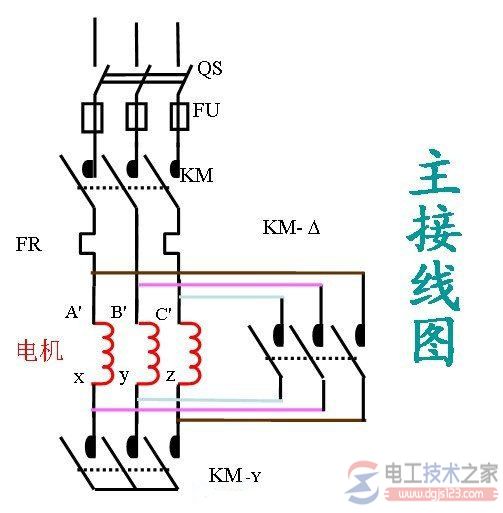

主接线图：

星三角启动接线图

Y-△启动，先要星型启动，肯定KM和 KM -Y 先要启动，之后KM -Y要停下来，KM要一直得电，不然没电源肯定不行，KM和KM-△要一直运行，到正常运行。
