三相电机自动往返行程控制的电路图及工作原理

有关三相电机自动往返行程控制的电路图及工作原理，电气控制线路对电动机实现自动正反转控制，位置开关控制的工作台自动往返控制线路图，工作台行程可通过移动挡铁位置来调节。

万能铣床，要求工作台在一定范围内能自动往返运动，以便实现对工件的连续加工，提高生产效率。

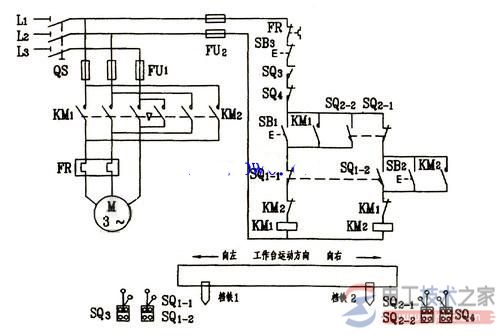

需要电气控制线路能对电动机实现自动正反转控制。由位置开关控制的工作台自动往返控制线路如下图。

它的右下角是工作台自动往返运行的示意图。

为使电动机的正反转控制与工作台的左右运动相配合，在控制线路中设置了四个位置开关SQ1、SQ2、SQ3、SQ4，并把它们安装在工作台需限位的地方。

其中SQI、SQ2被用来自动换接电动机正反转控制电路，实现工作台的自动往返行程控制；SQ3、SQ4被用来作终端保护，以防止SQ1、SQ2失灵，工作台越过限定位置而造成事故。
