三相异步电动机星-三角的联接方式

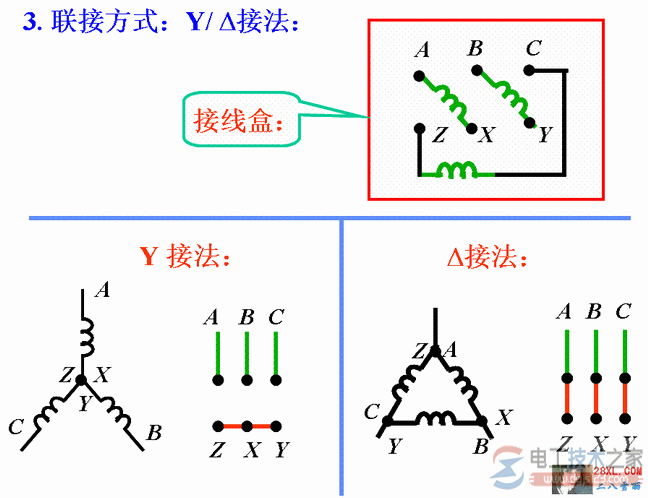

有关三相异步电动机星-三角的联接方式，包括接线盒，三角形接法与星形接法的原理图，供大家参考。

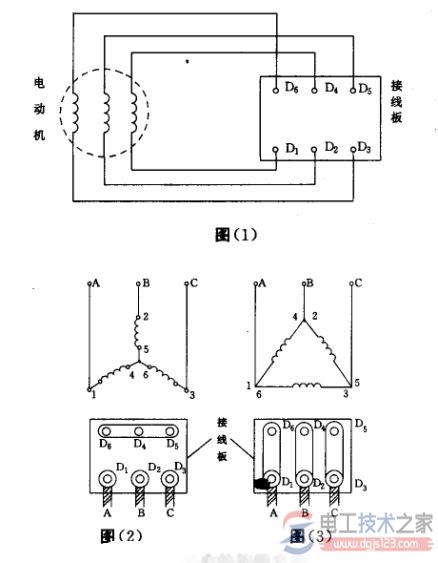

如下图：

附1，三相异步电动机接线方法

1、检修或重绕三相异步电动机三相绕组的六条引出线,头、尾必须分清,否则在接线盒内无法正确接线。

按规定六条引出线的头、尾分别用U1、V1、W1、U2、V2、W2标注标号 (旧标号为D1,D4,D2,D5,D3,D6)。其中U1、U2表示第一相绕组的头、尾端;V1、V2表示第二相绕组的头、尾端;W1、W2表示第三相绕组的头、尾端。

2、不同字母表示不同相别,相同数字表示同为头或尾。

检修电动机时,如果六条引线上标号完整,只有接线盒内接线板损坏,可按电动机铭牌上规定的接法更换接线板,正确接线即可。

电动机接线方法分为星形(Y)、三角形(厶)两种连接方法。

如果六条引线上的标号已被破坏或重绕电动机绕组后,就必须先确定六条引线的头、尾端进行标号,然后再按规定接到接线板上。
